CC1101RTK

制造商	Texas Instruments Incorporated
描述	RF Transceiver ASK/FSK/GFSK/OOK/MSK 2.5V/3.3V 20-Pin VQFN EP Tube RF Transceiver Lo-Pwr Sub-1GHz RF Trans IC RF TXRX LP SUB-IGHZ 20-QFN TRANSCEIVER, SUB 1GHZ, LO POWER, 20QFN
分类	射频与无线解决方案射频收发器射频收发器IC

商业参数

产品类别	RF Transceiver	标准包装数量	Rail / Tube, Trays
工厂包装数量	92

合规参数

RoHS	RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
海关税号	85423190

电气参数

数据速率	:500Kbps	频率	315MHz, 433MHz, 868MHz, 915MHz
接口	4-Wire SPI	调制方式	:ASK, FSK, GFSK, MSK, OOK
灵敏度	- 116 dBm	滤波器阶数	:-64dBm
输出功率	10 dBm	数据接口	PCB, Surface Mount
额定输出功率	-30dBm ~ 10dBm	数据速率（最大）	600 Kbps
最大频率	:928MHz	最低频率	:300MHz
频率范围	300 MHz to 928 MHz	供电电流	14.7 mA
供电电压	1.8 V to 3.6 V	接收电流	17.1mA
发射电流	32.3mA @ 10dBm	主IC供电电流	22 mA

机械参数

重量	0.0002	包装方式	Tray
端接方式	:SMD	安装样式	SMD/SMT
引脚数	:20	封装形式	VQFN-20 EP
材料表面处理	:MSL 3 - 168 hours	天线连接器	PCB, Surface Mount

产品信息

类型	ISM, SRD	系列	CC1101
基本单元	:1101	应用	AMR, ISM, SRD
调制或协议	ASK, FSK, OOK, GFSK, MSK

环境参数

工作温度

+ 85 C

文档与媒体

PDF 文档

Assembly, Package, Part Number 26/Nov/2012

PDF 文档

CC1101

相关型号

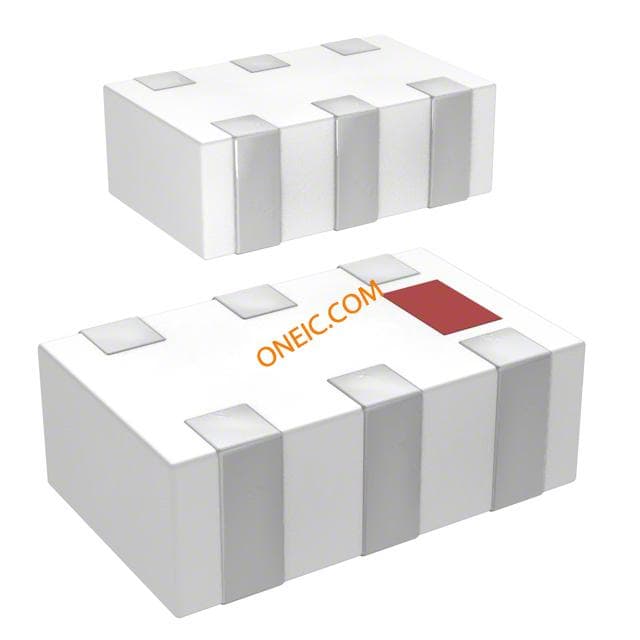

0433BM15A0001E
