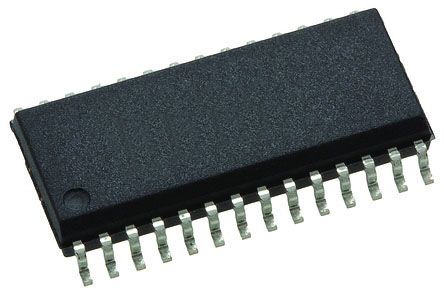

ADS8505IDW
| 制造商 | Texas Instruments Incorporated |
| 描述 | ADC Single SAR 250ksps 16-bit Parallel 28-Pin SOIC Tube Analog to Digital Converters - ADC 16-Bit 250kHz CMOS w/Parallel Interface Single ADC SAR 250ksps 16-bit Parallel 28-Pin SOIC Tube IC ADC 16BIT 250KSPS 28-SOIC IC, 16-BIT ADC 16-Bit 250kHz CMOS Analog-to-Digital Converter w/Parallel Interface 2.5V Internal Reference Texas Instruments , 16 位 ADC, 并行接口, 28针 SOIC封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 296-18678-5 | 产品类别 | Analog to Digital Converters - ADC |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 20 |
| 标准封装名称 | SOIC | ||
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 接口 | Parallel | 线性度 | �2LSB |
| 信噪比 | 88(Typ) dB | 输入类型 | Voltage |
| 分辨率 | 16 Bit | 输入信号 | Single-Ended |
| INL/DNL（LSB） | ±4LSB | 输入功率 | Analog and Digital |
| 额定功率 | 100 W | 转换器类型 | General Purpose |
| 数据接口 | Parallel | 输入极性 | Bipolar |
| 位数 | 16 | 基准类型 | Ext Int |
| 额定电压 | ±10V | 数据速率（最大） | 250 KSPs |
| 额定电压值 | �10 | 输出电流 | :12mA |
| 输入数量 | 1 | 供电电压 | 5 V |
| 分辨率（位） | :16bit | 电压基准 | Internal, External |
| 通道数量 | 1 | 元件数量 | 1 |
| 采样频率 | 250 ksps | 模拟输入/输出 | 5.25 |
| 最大额定电流 | Catalog | ADC/DAC 数量 | 1 |
| 供电电源 | Analog and Digital | 平均正向功率 | 155 |
| 最大功耗 | 100 mW | 差分非线性 | ±2LSB |
| 数字供电电压 | :4.75V to 5.25V | 内部供电电压 | :4.75V to 5.25V |
| 采样率（每秒） | 250k | 差分 - 输入:输出 | No |
| 电源电压范围（典型） | Not Required V | 信噪比，ADC/DAC（dB）典型值 | 88 dB |
| 共模瞬态抗扰度（最小） | Industrial | ||
机械参数
| 宽度 | 7.6(Max) | 重量 | 0.025778 oz |
| 包装方式 | Tube | 引脚样式 | Gull-wing |
| 端接方式 | :SMD | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :28 |
| 封装形式 | 28SOIC | 冷却的封装 | SOIC |
| 材料表面处理 | :MSL 2 - 1 year | 总长度 | 18.1(Max) |
| 包装数量 | SOIC | 位数 | 28 |
| 外壳尺寸-插件 | 2.35(Max) | 供应商器件封装 | 28-SOIC |
产品信息
| 系列 | ADS8505 | 软件 | SLAS180B |
| 架构 | SAR | 功能框图 | fbd_slas180b.gif |
| 使用的IC/零件 | View | 印刷电路板数量 | 28 |
| A/D转换器数量 | 1 | 输入数量及类型 | 1 Single-Ended, Bipolar |
环境参数
| 测试温度 | -40 to 85 | 工作温度 | + 85 C |
文档与媒体
