ADS8505IBDB
| 制造商 | Texas Instruments Incorporated |
| 描述 | ADC Single SAR 250ksps 16-bit Parallel 28-Pin SSOP Tube Analog to Digital Converters - ADC 16-Bit 250kHz CMOS w/Parallel Interface Single ADC SAR 250ksps 16-bit Parallel 28-Pin SSOP Tube IC ADC 16BIT 250KSPS 28-SSOP 16-Bit 250kHz CMOS Analog-to-Digital Converter w/Parallel Interface 2.5V Internal Reference |
| 分类 |
商业参数
| 产品 | Analog to Digital Converters | 其他名称 | 296-18675-5 |
| 产品类别 | Analog to Digital Converters - ADC | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 50 | 标准封装名称 | SSOP |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 接口 | Parallel | 线性度 | �1LSB |
| 信噪比 | 88(Typ) dB | 输入类型 | Voltage |
| 分辨率 | 16 Bit | 输入信号 | Single-Ended |
| INL/DNL（LSB） | ±1.5LSB | 输入功率 | Analog and Digital |
| 额定功率 | 100 W | 转换器类型 | General Purpose |
| 数据接口 | Parallel | 输入极性 | Bipolar |
| 位数 | 16 | 基准类型 | Ext Int |
| 额定电压 | ±10V | 数据速率（最大） | 250 KSPs |
| 额定电压值 | �10 | 输入数量 | 1 |
| 供电电压 | 5 V | 电压基准 | Internal, External |
| 通道数量 | 1 | 元件数量 | 1 |
| 采样频率 | 250 ksps | 模拟输入/输出 | 5.25 |
| 最大额定电流 | Catalog | ADC/DAC 数量 | 1 |
| 供电电源 | Analog and Digital | 平均正向功率 | 155 |
| 最大功耗 | 100 mW | 模拟供电电压 | 4.75 V to 5.25 V |
| 差分非线性 | ±1LSB | 数字供电电压 | 5.25 |
| 采样率（每秒） | 250k | 差分 - 输入:输出 | No |
| 电源电压范围（典型） | Not Required V | 信噪比，ADC/DAC（dB）典型值 | 88 dB |
| 共模瞬态抗扰度（最小） | Industrial | ||
机械参数
| 宽度 | 5.6(Max) | 高度 | 1.95 mm |
| 长度 | 10.2 mm | 重量 | 0.007351 oz |
| 包装方式 | Tube | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 封装形式 | 28SSOP | 冷却的封装 | SSOP |
| 总长度 | 10.5(Max) | 包装数量 | SSOP |
| 位数 | 28 | 外壳尺寸-插件 | 2(Max) - 0.05(Min) |
| 供应商器件封装 | 28-SSOP | ||
产品信息
| 系列 | ADS8505 | 产品特性 | Internal Reference |
| 软件 | SLAS180B | 架构 | SAR |
| 制造商全称 | Texas Instruments | 开发套件 | ADS8505EVM |
| 功能框图 | fbd_slas180b.gif | 使用的IC/零件 | View |
| 印刷电路板数量 | 28 | A/D转换器数量 | 1 |
| 输入数量及类型 | 1 Single-Ended, Bipolar | ||
环境参数
| 测试温度 | -40 to 85 | 工作温度 | + 85 C |
文档与媒体
相关型号
2272
3M Electronic Specialty
Anti-Static Control Products Economy Strap w/Cord WRIST STRAP & CORD - HIGH LAND Wrist Strap; Fabric Wrist; 5 ft.; Blue; 9 in. (Max.); UL Listed Adjustable Wrist Straps, Grounding Cords And Wrist Strap Tester STATIC PROTECTION WRIST STRAP GROUNDER WRISTBAND & CORD, 1.5M WristStrap;FabricWrist;5ft;Blue;9in.(Max.);Adjustable
¥51.2040
详情

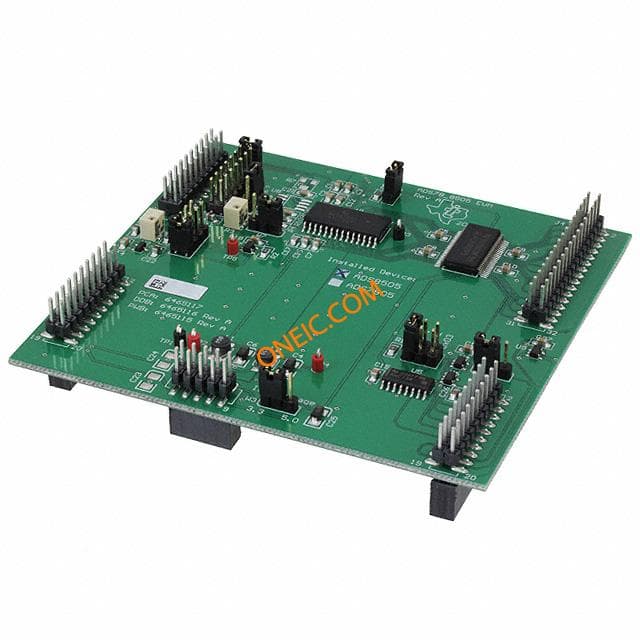

ADS8505EVM
