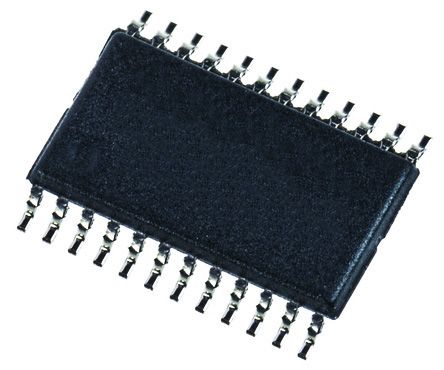

ADS8332IPW
| 制造商 | Texas Instruments Incorporated |
| 描述 | ADC Single SAR 500ksps 16-bit Serial 24-Pin TSSOP Bulk Analog to Digital Converters - ADC 2.7-5.5V,16B 500KSPS Low Pwr Serial ADC Single ADC SAR 500ksps 16-bit Serial 24-Pin TSSOP Bulk IC ADC 16BIT SRL 500KSPS 24TSSOP ADC, 16BIT, SRL, 500KSPS, 24TSSOP 2.7V-5.5V, 16 Bit 500KSPS Low Power Serial ADC, 8-Ch MUX and Breakout Texas Instruments , 16 位 ADC, 差分输入, 串行接口, 24针 TSSOP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 296-28119 | 产品类别 | Analog to Digital Converters - ADC |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 60 |
| 标准封装名称 | TSSOP | ||
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423990 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 接口 | Serial (SPI) | 线性度 | -1LSB/2LSB |
| 信噪比 | 90.5(Typ) dB | 输入类型 | Voltage |
| 分辨率 | 16 Bit | 输入信号 | Pseudo-Differential |
| INL/DNL（LSB） | ±3LSB | 输入功率 | Single |
| 额定功率 | 48.75 W | 转换器类型 | General Purpose |
| 数据接口 | DSP, Serial, SPI™ | 输入极性 | Unipolar |
| 位数 | 16 | 基准类型 | Ext |
| 额定电压 | 2.5V/4.096V | 数据速率（最大） | 500 KSPs |
| 采样保持与ADC比率（如1:2） | Yes | 额定电压值 | 2.5/4.096 |
| 输出电流 | :6.6mA | 输入数量 | 8 |
| 供电电压 | 2.7 V to 5.5 V | 分辨率（位） | :16bit |
| 电压基准 | 2.5 V | 通道数量 | 8 |
| 元件数量 | 1 | 采样频率 | 500 ksps |
| 模拟输入/输出 | 5.5 | 最大额定电流 | Catalog |
| ADC/DAC 数量 | 1 | 供电电源 | Single |
| 平均正向功率 | 17.55 | 最大功耗 | 14.2 mW |
| 差分非线性 | -1/2LSB | 数字供电电压 | :1.65V to 5.5V |
| 内部供电电压 | :2.7V to 5.5V | 采样率（每秒） | 500k |
| 差分 - 输入:输出 | Yes | 电源电压范围（典型） | Not Required V |
| 共模瞬态抗扰度（最小） | Industrial | ||
机械参数
| 宽度 | 4.5(Max) | 重量 | 0.00027 |
| 包装方式 | Bulk | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :24 | 封装形式 | 24TSSOP |
| 冷却的封装 | TSSOP | 材料表面处理 | :MSL 2 - 1 year |
| 总长度 | 7.9(Max) | 包装数量 | TSSOP |
| 位数 | 24 | 外壳尺寸-插件 | 1.05(Max) |
| 供应商器件封装 | 24-TSSOP | ||
产品信息
| 系列 | ADS8332 | 已删除 | Compliant |
| 软件 | SBAS363C | 基本单元 | :8332 |
| 架构 | SAR | 功能框图 | fbd_sbas363c.gif |
| 使用的IC/零件 | View | 印刷电路板数量 | 24 |
| A/D转换器数量 | 8 | 输入数量及类型 | 8 Pseudo-Differential, Unipolar |
环境参数
| 测试温度 | -40 to 85 | 工作温度 | + 85 C |
