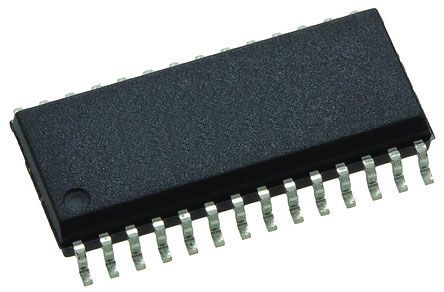

ADS7825U

制造商	Texas Instruments Incorporated
描述	ADC Single SAR 40ksps 16-bit Parallel/Serial 28-Pin SOIC Tube Single ADC SAR 40ksps 16-bit Parallel/Serial 28-Pin SOIC Tube IC 4-CHAN 16-BIT A/D 28-SOIC ADS7825U, 16-Bit Analogue to Digital Converter, Parallel, SPI, 28-Pin SOIC Analog to Digital Converters - ADC 4 Channel 16-Bit Sampling CMOS 16BIT ADC, 4CH, SMD, 7825, SOIC28 4 Channel, 16-Bit Sampling CMOS A/D Converter Texas Instruments , 16 位 ADC, Parallel & Serial接口, 28针 SOIC封装
分类	集成电路数据转换器模数转换器

对参数有疑问？问 AI 助手

商业参数

产品类别	Analog to Digital Converters - ADC	标准包装数量	Rail / Tube
工厂包装数量	20	标准封装名称	SOIC

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
欧盟RoHS	Compliant	海关税号	85423990
零件状态	:7825	抗辐射加固	No

电气参数

接口	Parallel\|Serial (SPI)	线性度	�1LSB
信噪比	83(Min) dB	输入类型	Voltage
分辨率	16 Bit	输入信号	Single-Ended
INL/DNL（LSB）	±3LSB	输入功率	Single
额定功率	50 W	转换器类型	General Purpose
数据接口	Serial, Parallel	输入极性	Bipolar
位数	16	基准类型	Ext Int
额定电压	±10V	数据速率（最大）	40 KSPs
额定电压值	�10	输出电流	:100mA
输入数量	4	供电电压	5 V
分辨率（位）	:16bit	电压基准	Internal\|External
通道数量	4 Channel	元件数量	1
采样频率	40 ksps	模拟输入/输出	5.25
最大额定电流	Catalog	ADC/DAC 数量	1
供电电源	Single	上升/下降时间（典型）	:250µs
平均正向功率	50	最大功耗	50 mW
差分非线性	±1LSB	数字供电电压	5.25
内部供电电压	:4.75V to 5.25V	采样率（每秒）	40k
差分 - 输入:输出	No	电源电压范围（典型）	Not Required V
信噪比，ADC/DAC（dB）典型值	83 dB	共模瞬态抗扰度（最小）	Industrial

机械参数

宽度	7.52mm	高度	2.35mm
长度	18mm	重量	0.025778 oz
包装方式	Tube	引脚样式	Gull-wing
端接方式	:SMD	安装类型	Surface Mount
安装样式	SMD/SMT	引脚数	:28
封装形式	28SOIC	冷却的封装	SOIC
材料表面处理	:MSL 3 - 168 hours	总长度	18.1(Max)
包装数量	SOIC	尺寸/外形	18 x 7.52 x 2.35mm
位数	28	外壳尺寸-插件	2.35(Max)
供应商器件封装	28-SOIC

产品信息

系列	ADS7825	软件	SBAS045
基本单元	:7825	架构	SAR
功能框图	fbd_sbas045.gif	使用的IC/零件	View
印刷电路板数量	28	A/D转换器数量	4
输入数量及类型	4 Single-Ended, Bipolar

环境参数

测试温度

-40 to 85

工作温度

-40°C ~ 85°C

文档与媒体

PDF 文档

PDF 文档

PDF 文档

在线文档

PDF 文档
