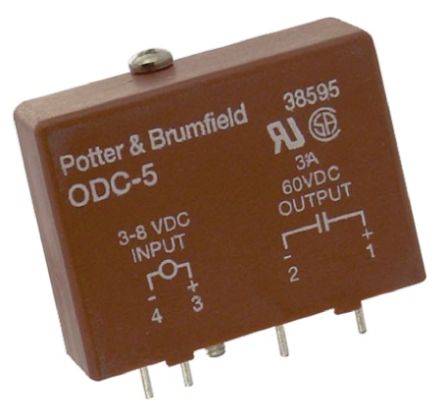

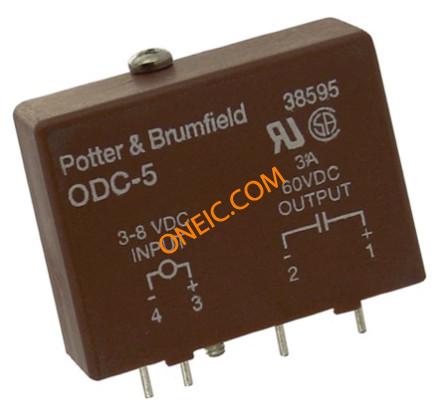

ODC5
| 制造商 | |
| 描述 | Module,Ctrl,Output,Digital,CircuitBoard Module,Control,Output,Digital,CircuitBoard,18mA,5VDC,PCB,ODCSeries TE Connectivity 3 A PCB（印刷电路板）安装安装 单极常开 接口继电器模块, 晶体管输出, 直流切换, 60 V 直流 |
| 分类 |
对参数有疑问？问 AI 助手
合规参数
| RoHS | RoHS Compliant Part | 零件状态 | 4-1393028-4 |
电气参数
| 输出端 | 3to60VDC | 输出类型 | Digital |
| 输出范围 | 3to60VDC | I/O 数量 | 1 |
| 供电电压 | 5VDC | 通道数量 | 1 |
| 隔离电压 | 4000VAC | 输入偏置电流 | 18mA |
| 最大额定电流 | 3 A | 最小负载要求 | 0.01 A |
| 最小供电电压 | 3 V 直流 | 输入逻辑高电平 | 3 → 8 V 直流 |
| 限压电压（最大） | 60 V 直流 | 关态电流（最大） | 500 μA |
机械参数
| 深度 | 31.8mm | 宽度 | 15.2mm |
| 高度 | 31.8mm | 长度 | 43.2mm |
| 安装类型 | PCB（印刷电路板）安装 | 安装样式 | PCB |
| 封装形式 | 模块 | 主要材料 | Module |
| 尺寸/外形 | 43.2L×15.2W×31.8Hmm | 端接样式 | 印刷电路板引脚 |
| 最小工作高度 | 3 V 直流 | 典型触点布局 | 单极常开 |
| 中压缩操作力 | 0.1 ms | ||
产品信息
| 类型 | Output | 产品特性 | OpticalIsolation |
| 功能 | Y | 开关类型 | 直流 |
| 制造商全称 | ODCSeries | 适配器系列 | ODC |
| 连接类型 | CircuitBoard | 模块/板类型 | Control |
环境参数
| 工作温度 | -30 → +80°C | ||
