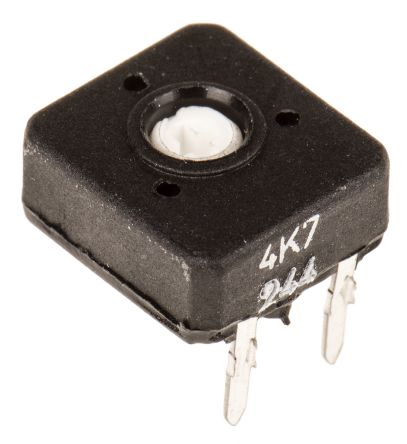

CB10LV472M
| 制造商 | TE Connectivity Ltd. |
| 描述 | Trimmer Resistors - Through Hole トリマーレジスタ：スルーホール CB10LV carbon trimmer, top adjust 4K7 Res Carbon Film Trimmer 4.7K Ohm 20% 0.15W 1(Elec)/1(Mech)Turn (9.8 X 11 X 6mm) Pin Thru-Hole Res Carbon Film Trimmer 4.7K Ohm 20% 3/20W 1Turn Pin Thru-Hole TRIMMER, TOP ADJUST, 4K7 TE Connectivity CB10LV 系列 通孔 微调电阻器, 带 针接端, 4.7kΩ ±20%, 3/20W, ±500ppm/°C CB10V 4K7 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Trimmer Resistors - Single Turn | 制造商 | TE Connectivity |
| 零件号别名 | 1-1630480-4 | ||
合规参数
| RoHS | RoHS Compliant | 海关税号 | 85334010 |
| 认证机构 | :UL 94V-0 | ||
电气参数
| 容差 | 20 % | 电阻 | 4.7 kOhms |
| 元件类型 | Carbon | 额定功率 | 150 mW |
| 额定电压 | :200V | 接触电阻 | :5% |
| 峰值脉冲功率 | 150 mW | 输入电阻 | 4.7 kOhms |
| 输入输出比 | Carbon | 电阻公差 | 4.7kΩ |
| 直流电阻（DCR）（最大） | :4.7kohm | ||
机械参数
| 深度 | 9.8mm | 锥度 | :Linear |
| 宽度 | :9.8mm | 高度 | 6mm |
| 长度 | 11mm | 重量 | 0.062 |
| 端部尺寸（如SMD/SMT、14mm等） | Pin | 安装类型 | Through Hole |
| 端子类型 | :Radial Leaded | 内径（孔径） | :1.1mm |
| 引脚数 | :3 | 旋转角度 | :240° |
| 尺寸/外形 | 11 x 9.8 x 6mm | 端接样式 | Pin |
| 板面高度 | :6mm | 电阻材料 | :Metal Foil |
| 内径（展开） | :3.5mm | 旋转寿命（最小循环次数） | :500 |
产品信息
| 系列 | CB10 | 产品子类型 | Single Turn |
| 调节方式 | Top Crossed | 圈数 | 1 |
| 设备部件号 | 1-1630480-4 | ||
环境参数
| 工作温度 | +70°C | 温度系数 | 500 PPM / C |
| 典型温度系数 | :500ppm/°C | ||
