1757829-2
| 制造商 | TE Connectivity Ltd. |
| 描述 | CONN D-SUB PLUG 15POS VERT PCB Subminiature D Pin/Socket Connectors for MIL-C-24308 and MIL-C-39029 Conn D-Subminiature PIN 15 POS Solder ST Thru-Hole 15 Terminal 1 Port Conn D-Subminiature PIN 15 POS Solder ST Thru-Hole 15 Terminal 1 Port Search Keywords:AMPLIMITE, rack and panel, MIL-M24519, DIN 41652, input/output, box to box, military/aerospace, d-sub, d sub, dsub AMPLIMITE,PLUG ASY,POSTD,109,ZN,2 |
| 分类 |
对参数有疑问？问 AI 助手
合规参数
| 抗辐射加固 | No | 资质认证 | No |
| 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c | RoHS/ELV合规状态 | RoHS compliant, ELV compliant |
| 认证机构标志 | Yes | ||
电气参数
| 连接器阻抗 | No | 连接器类型 - 电压输入 | No |
机械参数
| 深度 | 12.93 mm | 高度 | 10.97 mm |
| 外形尺寸(长x宽) | 2 | 直径 | 0.76 [0.030] |
| 包装方式 | 包装 | 外壳尺寸 | 2 |
| 端接方式 | Solder | 触点尺寸 | 20 |
| 非磁性 | No | 外壳表面处理 | 锌 |
| 安装类型 | Vertical | 外壳镀层 | Zinc |
| 端子尺寸 | 20 | 连接器类型 | PIN |
| 接触镀层 | Gold over Nickel | 安装样式 | Mounting Holes |
| 引脚数 | With | 外壳材料（壳体） | Steel |
| 插入件材料 | Aluminum Alloy | 触头材料 | Brass or Beryllium Copper |
| 壳体材料 | 钢 | 总长度 | 39.52 mm |
| 面板安装类型 | 垂直 | 连接器 - 电缆 | 否 |
| 端接样式 | 插针 | 触点数 | 2 |
| 位数 | 15 | 镀层厚度（通用） | Clear Blue Trichromate |
| 衬套/护套类型 | No | 安装孔直径 | 3.05 [.120] |
| 端子柱长度 | 4.78 [0.188] | ||
产品信息
| 备注 | For solder dip product see part number 1757829-7. | 类型 | D-Subminiature |
| 连接器性别 | Plug | 系列 | 109 |
| 密度 | Standard | 排列方式 | MS18274-1 |
| 制造商全称 | Tyco Electronics | 产品子类型 | Connector |
| 连接类型 | Printed Circuit Board | 端口数 | 1 Port |
| 设备部件号 | M24308/24-8 | ||
相关型号
暂无图片
M24308/2-2F
TE Connectivity / Buchanan
D-Sub Standard Connectors 15P RECEPTACLE Conn D-Subminiature SKT 15 POS Crimp ST Panel Mount 15 Terminal 1 Port
¥76.4320
详情
暂无图片
M24308/2-24F
te connectivity / amp
Conn D-Subminiature SKT 15 POS Crimp ST Cable Mount 15 Terminal 1 Port
¥233.1040
详情
暂无图片
M24308/2-7F
te connectivity / amp
Conn D-Subminiature SKT 15 POS Crimp ST Panel Mount 15 Terminal 1 Port
¥241.8080
详情
暂无图片
M24308/2-24
te connectivity / amp
Conn D-Subminiature SKT 15 POS Crimp ST Cable Mount 15 Terminal 1 Port
¥171.4906
详情

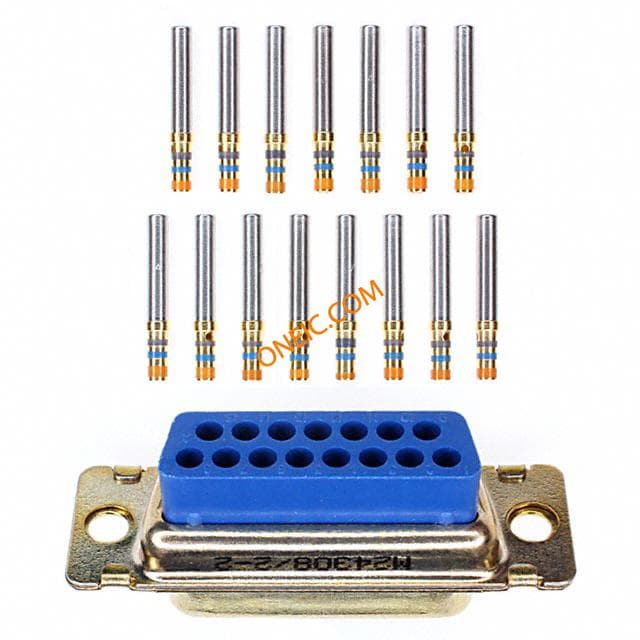

M24308/2-2
