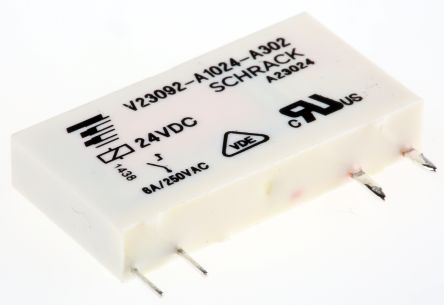

V23092-A1024-A302
| 制造商 | |
| 描述 | General Purpose Relays SPST-NO 1 N/O 24vdc RELAY GEN PURPOSE SPST 6A 24V Relay pcb SPST 1NO 6A 24VDC coil Electromechanical Relay SPST-NO 10A 24VDC 3.39KOhm Through Hole Electromechanical Relay SPST-NO 10A 24VDC 3.39KOhm Through Hole Product Highlights:SNR SeriesContact Arrangement = 1 Form A, SPST-NO, 1 N/OContact Current Rating = 6 Amps.Monostable Coil Magnetic SystemWithout Coil Suppression Diode RELAY, PCB, SPNO, 24VDC, 6A TE Connectivity 单极常开 PCB（印刷电路板）安装 非闭锁继电器, 24V dc |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 零件号别名 | 2-1393236-5 | 产品类别 | General Purpose Relays |
| 标准包装数量 | 20 | ||
合规参数
| RoHS | RoHS Compliant | 海关税号 | 85364900 |
| 认证机构 | :VDE | ||
电气参数
| 线圈类型 | Non Latching | 线圈功率 | 170 mW |
| 量程（°/s） | :TE - SNR Series | 灵敏度 | :170mW |
| 线圈电流 | 7mA | 释放时间 | 5ms |
| 隔离类型 | 4000Vrms | 核心电压 | :250V |
| 线圈电阻 | 3.4 kOhms | 极数 | :1 |
| 输出电流 | :6A | 供电电压 | 24 V |
| 开关电压 | 400VAC - Max | Vgs(th)（最大）@ Id | 1.2 VDC |
| 开关电流 | 6 A | 介电强度 | :4kV |
| 击穿电压 | :4kV | 必须动作电压 | :16.8V |
| 释放电压 | :1.2V | 输出浪涌功率 | 1500 VA |
| 最大触点电流 | :6A | 平均正向功率 | 170 mW |
| 集电极-发射极饱和电压（最大）@ Vge, Ic | 16.8 VDC | 触点额定电流 | 6A |
| 供电电压 (Vcc/Vdd) | :300V | 额定交流电压（相对地/中性线） | :240V |
机械参数
| 深度 | 5mm | 宽度 | 5 mm |
| 高度 | 15mm | 长度 | 28mm |
| 重量 | :6g | 包装方式 | Bulk |

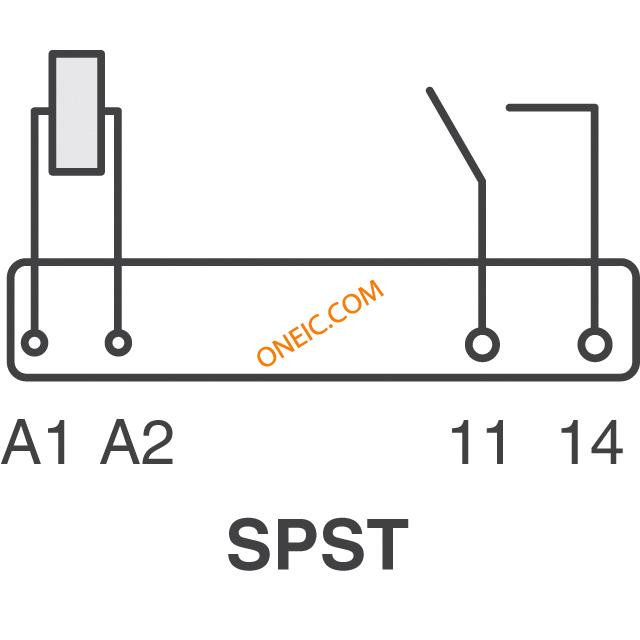

| 触点形式 | 1 Form A (SPST-NO) | 高度（最大） | :28mm |
| 安装类型 | Through Hole | 端子类型 | Through Hole |
| 安装样式 | Through Hole | 触头材料 | Silver Tin Oxide |
| 端接样式 | PC Pin | 接触件端接 | Pin |
| 安装孔直径 | :1.3mm | 典型触点布局 | SPST-NO |
产品信息
| 类型 | Slimline Relay | 产品特性 | Sealed - Fully |
| 继电器类型 | General Purpose | 其他规格 | :65% |
环境参数
| 动作时间 | 12ms | 工作温度 | -40°C ~ 85°C |
