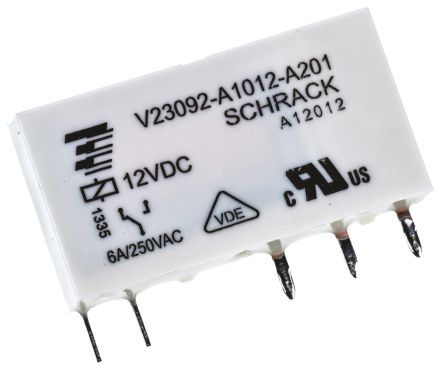

V23092-A1012-A201
| 制造商 | |
| 描述 | General Purpose Relays RELAY GEN PURPOSE SPDT 6A 12V PCB Relay SPDT 6A 12Vdc,gold plated Industrial Relays (General Purpose) Industrial Relays (General Purpose) Product Highlights:SNR SeriesContact Arrangement = 1 Form C, SPDT, 1 C/OContact Current Rating = 6 Amps.Monostable Coil Magnetic SystemWithout Coil Suppression Diode PCBRelaySPDT6A12Vdc,goldplated RELAYSPDT6A12VDC TE Connectivity 单刀双掷 PCB（印刷电路板）安装 非闭锁继电器, 12V dc |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装规格 | 20 | 零件号别名 | 1393236-4 |
| 标准包装数量 | 20 | ||
合规参数
| RoHS | RoHS Compliant | ||
电气参数
| 线圈类型 | Non Latching | 线圈功率 | 170 mW |
| 线圈电流 | 6 A | 释放时间 | 5ms |
| 释放范围（时间） | 5ms | 线圈电阻 | 848 Ohms |
| 供电电压 | 12 VDC | 开关电压 | 400VAC - Max |
| 峰值脉冲功率 | 1.5 kVA | Vgs(th)（最大）@ Id | 0.6 VDC |
| 断态电压 | 0.6 VDC | 输出浪涌功率 | 1.5 kVA |
| 平均正向功率 | 170 mW | 集电极-发射极饱和电压（最大）@ Vge, Ic | 8.4 VDC |
| 触点额定电流 | 6 A | 触点额定值 @ 电压 | 6A |
机械参数
| 深度 | 5mm | 宽度 | 5 mm |
| 高度 | 15 mm | 长度 | 28 mm |
| 包装方式 | Bulk | 触点形式 | 1 Form C (SPDT-BM) |
| 触点形状 | SPDT (1 Form C) | 安装类型 | Through Hole |
| 端子类型 | Through Hole | 安装样式 | Through Hole |
| 操作力 | 12ms | 触头材料 | Silver Tin Oxide |
| 尺寸/外形 | 28 x 5 x 15mm | 端接样式 | PC Pin |
| 接触件端接 | Pin | 典型触点布局 | SPDT |
产品信息
| 系列 | SNR, SCHRACK | 产品特性 | Sealed - Fully |
| 功能 | Y | 继电器类型 | General Purpose |
| 应用领域 | 印刷电路板 | 应用细节 | PCB |
环境参数
| 动作时间 | 12ms | 工作温度 | -40°C ~ 85°C |
| 最高温度限值 | +85°C | ||
