V23061B1007A501
| 制造商 | |
| 描述 | General Purpose Relays SPST-NO 1 N/O 24vdc RELAY GEN PURPOSE SPDT 8A 24V Electromechanical Relay SPDT 8A 24VDC 2.27KOhm Through Hole Electromechanical Relay SPDT 8A 24VDC 2.27KOhm Through Hole Product Highlights:MSR SeriesContact Arrangement = 1 Form C, SPDT, 1 C/OContact Current Rating = 8 Amps.Monostable Coil Magnetic SystemWithout Coil Suppression Diode |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 零件号别名 | 2-1393223-5 | 产品类别 | General Purpose Relays |
| 标准包装数量 | 20 | ||
合规参数
| RoHS | RoHS Compliant | ||
电气参数
| 线圈类型 | Monostable | 线圈功率 | 254 mW |
| 线圈电流 | 10.6mA | 释放时间 | 5ms |
| 线圈电阻 | 2270 Ohms | 供电电压 | 24 V |
| 开关电压 | 400VAC - Max | Vgs(th)（最大）@ Id | 2.4 VDC |
| 平均正向功率 | 220 mW | 集电极-发射极饱和电压（最大）@ Vge, Ic | 16.3 VDC |
| 触点额定电流 | 8A | ||
机械参数
| 宽度 | 10 mm | 高度 | 15 mm |
| 长度 | 30 mm | 包装方式 | Bulk |

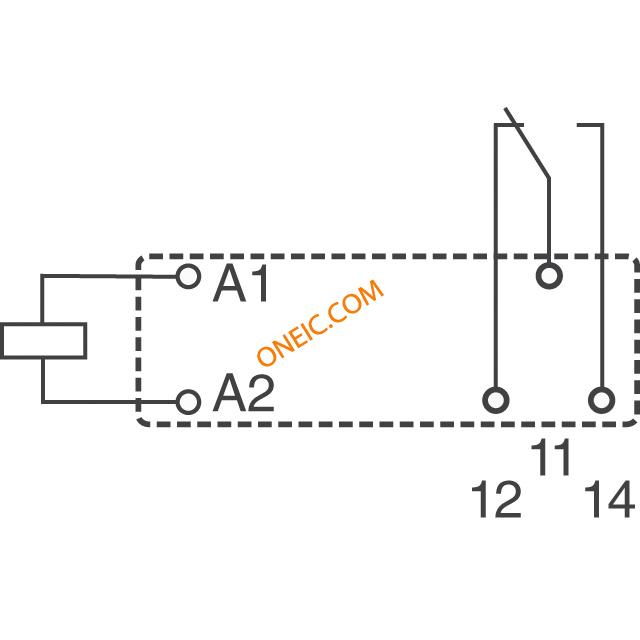

| 触点形式 | 1 Form C (SPDT-BM) | 安装类型 | Through Hole |
| 安装样式 | SMD/SMT | 触头材料 | Silver Nickel |
| 端接样式 | PC Pin | 接触件端接 | Pin |
产品信息
| 类型 | Miniature Power Relay | 系列 | V23061 |
| 产品特性 | Insulation - Class A, Sealed - Fully | 继电器类型 | General Purpose |
环境参数
| 动作时间 | 10ms | 工作温度 | -40°C ~ 85°C |
