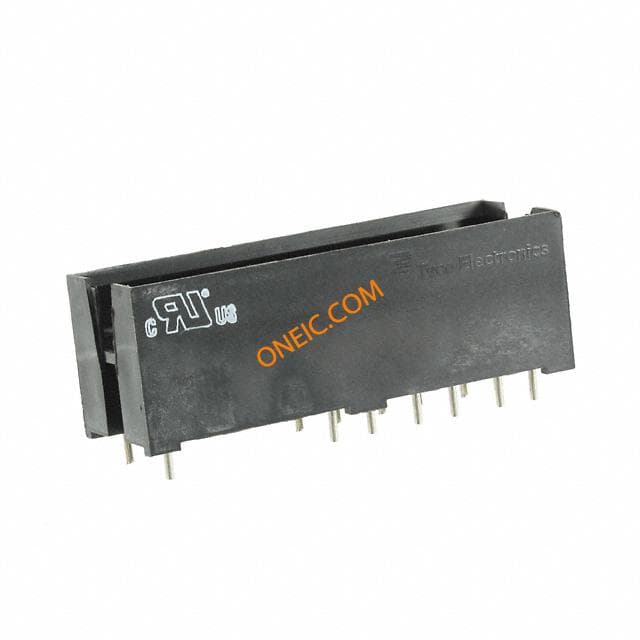

V23050A1024A533
| 制造商 | |
| 描述 | Safety Relays 24V 8A 3NO+3NC TH SAFETY RELAY RELAY SAFETY 6PST 8A 24V Safety Relay Coil Voltage: 24 VDC Contact Configuration: 3A + 3B 3PST-NO + 3PST-NC Current: 8 Amps Mounting: PC Board V23050-A1024-A533 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 零件号别名 | 1415015-1 | 产品类别 | Safety Relays |
| 标准包装数量 | 10 | ||
合规参数
| RoHS | RoHS Compliant | 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C |
| 认可国家 | UL Recognized, CSA Certified, TUV Approved, VDE Component Mark | RoHS/ELV合规声明 | Converted to comply with RoHS directive |
电气参数
| 电流 | 8 Amps | 线圈类型 | Non Latching |
| 核心类型 | Monostable | 线圈功率 | 1.2 mW |
| 线圈电流 | 50mA | 输入功率 | 1.2 mW |
| 核心电压 | 3500 – 4000 | 额定电压 | 250 |
| 线圈电阻 | 480 Ohms | 浪涌电流 | 8 |
| 供电电压 | 24 VDC | 开关电压 | 400VAC - Max |
| 元件数量 | Single | Vgs(th)（最大）@ Id | 2.4 VDC |
| 连接器阻抗 | 3 Form A (NO) + 1 Form B (NC) | 跳闸电流 | 8 |
| 最大额定电流 | 8 | 输出1频率 | 单稳态、直流 |
| 额定电流（安培） | 5 – 10 | 绝缘电阻 | 5.5 mm [ .217 in ] |
| 集电极-发射极饱和电压（最大）@ Vge, Ic | 18 VDC | 触点额定电流 | 8A |
| 触点额定值 @ 电压 | 8 A | 输出源/灌电流 | 10mA @ 5V |
| 放电电流（最大）（8/20µs） | 8 | 阳极-阴极电压（Vak）（最大） | 400 |
机械参数
| 宽度 | 16.51 mm [ .65 in ] | 高度 | 16.5 mm [ .65 in ] |
| 长度 | 55 mm [ 2.167 in ] | 重量 | 90 g [ 1.058 oz ] |
| 包装方式 | Tube | 端接方式 | Through Hole |
| 触点形式 | 3 Form A (3PST-NO), 3 Form B (3PST-NC) | 触头类型 | Single button, forcibly guided |
| 高度（最大） | 16 – 20 | 致动器类型 | DC |
| 安装类型 | Through Hole | 触头材料 | Silver Tin Oxide (AgSnO) |
| 绝缘高度 | 3 – 5.5 | 外形尺寸 长x宽x高 | 55.00 x 16.50 x 16.00 [2.167 x .650 x .630] |
| 端接样式 | Through Hole | 触点数 | 6 |
| 绝缘直径 | 5.5 mm [ .217 in ] | 宽度/横截面 | 16 – 20 |
| 典型触点布局 | 3A + 3B 3PST-NO + 3PST-NC | 供应商器件封装 | Sealed |
| 第一连接器安装类型 | 印刷电路板 | ||
产品信息
| 备注 | Well suited for emergency shut-off, machine control, elevator and escalator control, light barrier control | 类型 | Relays |
| 功能 | Single Side Stable | 极性 | No |
| 可清洗 | No | 继电器类型 | Safety |
| 卡标准 | Safety Relay | ||
环境参数
| 防护等级 | RTIII | 工作温度 | -25°C ~ 70°C |
| 初始介电强度 | 1500 | ||
