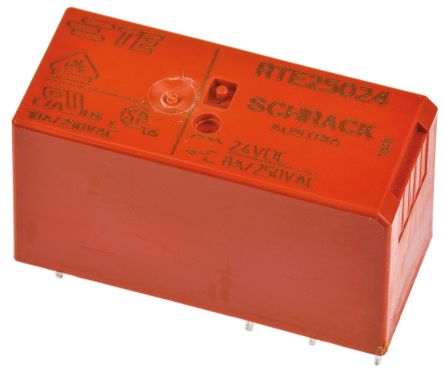

RTE25024
| 制造商 | |
| 描述 | General Purpose Relays 24V 8A 2CO THT POWER RELAY PCB Relay DPDT 8A 24Vdc wash tight Electromechanical Relay DPDT 15A 24VDC 1.44KOhm Through Hole Electromechanical Relay DPDT 15A 24VDC 1.44KOhm Through Hole Product Highlights:RT2 SeriesContact Arrangement = 2 Form C, DPDT, 2 C/OContact Current Rating = 8 Amps.Monostable Coil Magnetic SystemWithout Coil Suppression Diode PCBRelayDPDT8A24Vdcwashtight TE Connectivity 双刀双掷 PCB（印刷电路板）安装 非闭锁继电器, 24V dc |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 零件号别名 | 2-1393243-1 | 产品类别 | General Purpose Relays |
合规参数
| RoHS | RoHS Compliant | ||
电气参数
| 线圈电阻 | 1.44 kΩ | 供电电压 | 24V dc |
| 开关电压 | 400 VAC | 峰值脉冲功率 | 2 kVA |
| 输出浪涌功率 | 2 kVA | 平均正向功率 | 400 mW |
| 触点额定电流 | 8 A | ||
机械参数
| 深度 | 12.7mm | 宽度 | 12.7 mm |
| 高度 | 15.7mm | 长度 | 29mm |
| 包装方式 | Bulk | 触点形式 | 2 Form C (DPDT-BM) |
| 安装类型 | PCB | 端子类型 | Through Hole |
| 安装样式 | Through Hole | 触头材料 | Gold Clad Silver Nickel Alloy |
| 尺寸/外形 | 29 x 12.7 x 15.7mm | 端接样式 | 通孔 |
| 接触件端接 | PCB | 典型触点布局 | DPDT |
产品信息
| 类型 | PCB Power Relay | 功能 | Y |
| 应用领域 | 电源 | 应用细节 | Power |
环境参数
| 工作温度 | +85°C | 最高温度限值 | +85°C |
