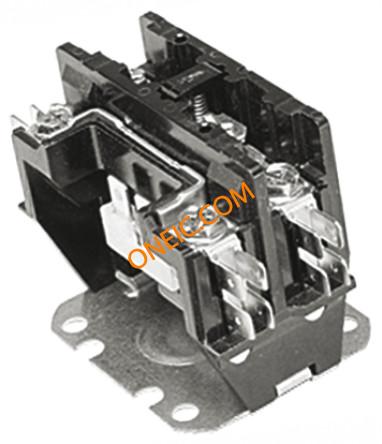

点击放大查看
3100-15Q1999
| 制造商 | TE Connectivity Ltd. |
| 描述 | General Purpose Relays RELAY CONTACTOR SPST 25A 24V Contactor, Definite Purpose, Model 96 CONTACTOR, SPST-NO-DM, 24VAC, 25A, PANEL Contactor,DefinitePurpose,Model96,25A,24VAC,1Pole,SPST-NO-DMw/Shunt 3100-15Q1999=CONTACTOR |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 8-1611007-4 | 标准包装规格 | 1 |
| 零件号别名 | 8-1611007-4 | 产品类别 | General Purpose Relays |
| 标准包装数量 | 50 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 海关税号 | 00000000 |
电气参数
| 线圈类型 | Non Latching | 线圈功率 | 5.25 VA |
| 线圈电阻 | 16.5 Ohms | 极数 | 1 |
| 供电电压 | 24 VAC | 开关电压 | 600VAC - Max |
| Vgs(th)（最大）@ Id | 6 VAC | 最大额定电流 | 25A |
| 集电极-发射极饱和电压（最大）@ Vge, Ic | 18 VAC | 触点额定电流 | 25A |
机械参数
| 宽度 | 50.8 mm | 高度 | 64.5 mm |
| 长度 | 57.75 mm | 重量 | 0 |
| 包装方式 | Bulk | 端接方式 | 10-32Screw,Quick-Connect |
| 触点形式 | 1 Form X (SPST-NO-DM) | 安装类型 | Chassis Mount |
| 端子类型 | Quick Connect | 安装样式 | Panel |
| 触头材料 | Silver Cadmium Oxide | 端接样式 | Quick Connect |
| 接触件端接 | Screw | 典型触点布局 | SPT-NO-DMwithShunt |
| 每排/每行位置数 | SPST | ||
产品信息
| 类型 | General Purpose Relay | 系列 | 3100 |
| 产品特性 | Insulation - Class B | 功能 | Contactor |
| 继电器类型 | Contactor | 制造商全称 | 3100Series |
| 常态配置 | NO | ||
环境参数
| 工作温度 | -40°C ~ 65°C | ||
