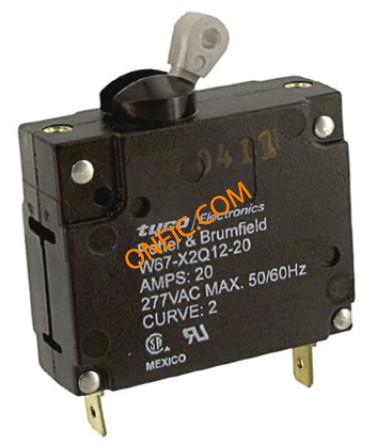

W67-X2Q12-20
| 制造商 | |
| 描述 | Circuit Breakers 1pole 20Amp Toggle Mag circuit breaker CIR BRKR MAG-HYDR 20A 277VAC CircuitBreaker,Hyd/Mag,Togl,Cur-Rtg20A Circuit Breaker Magnetic Hydraulic 1Pole 20A 277VAC Circuit Breaker Magnetic Hydraulic 1Pole 20A 277VAC Product Highlights:Series/Mounting Option = W6 (6-32 Mtg. Threads)Actuator Style = ToggleNumber of Poles = 1Current Rating = 20 Amps.Toggle Color = White CIRCUIT BREAKER, HYD-MAG, 1P, 277V, 20A CircuitBreaker;Hyd/Mag;Togl;Cur-Rtg20A;Panel;1Pole;Vol-Rtg277VAC W67-X2Q12-20=M6/M7/M9/W6/W7 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Hydraulic Magnetic Circuit Breakers | 零件号别名 | 5-1393252-8 |
| 产品类别 | Circuit Breakers | 标准包装数量 | 24 |
合规参数
| RoHS | RoHS Compliant | 标准 | VDEApproved |
| 海关税号 | 85361010 | 零件状态 | 5-1393252-8 |
电气参数
| 特性（如C表示电容） | Thermal | 额定电压 | 277 V |
| 极数 | 1 Pole | 介电强度 | :1.5kV |
| 最大额定电流 | 20 A | 最小输入电压 | :277V |
| 额定交流电压（相间） | :277V | ||
机械参数
| 颜色 | White | 宽度 | 19.05 mm |
| 高度 | 50.8 mm | 长度 | 51.89 mm |
| 重量 | 0.059 | 包装方式 | Tray |
| 端接方式 | QuickConnect | 断路器类型 | Magnetic (Hydraulic Delay) |
| 致动器类型 | Toggle | 安装类型 | Panel Mount |
| 安装样式 | Panel | 主要材料 | CircuitBreaker |
| 尺寸/外形 | 2.43Lx0.75Wx2.6Hin. | 端接样式 | Quick Connect |
| 安装孔直径 | 0.156Din. | ||
产品信息
| 类型 | Magnetic Circuit Breakers M6/W6 - Compact Size | 系列 | W6 |
| 产品特性 | ULRecognized(UL1077andUL1500) | 功能 | Series Trip |
| 照明类型 | No | 制造商全称 | W6Series |
| 产品子类型 | Supplementary Protector / Motor Controller | ||
环境参数
| 跳闸时间 | 2.2 s to 20 s | 工作温度 | - 40 C to + 85 C |
