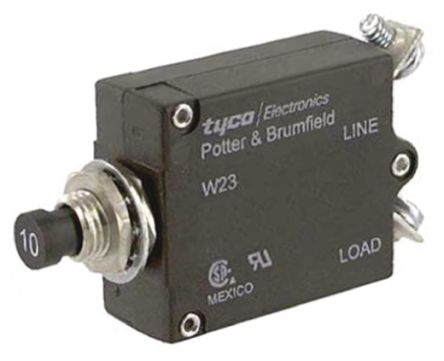

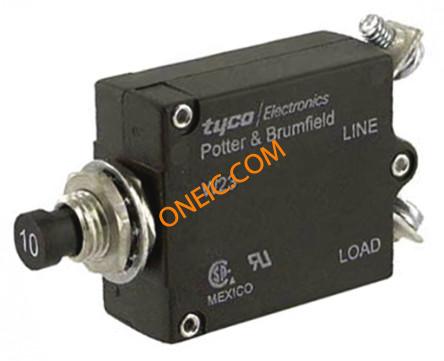

W23-X1A1G-3
| 制造商 | |
| 描述 | Circuit Breakers 3A PUSH/PULL ACT. CIR BRKR THRM 3A 240VAC 50VDC CircuitBreaker,Therm,Push/Pull,Cur-Rtg Circuit Breaker Thermal 1Pole 3A 250VAC/50VDC Circuit Breaker Thermal 1Pole 3A 250VAC/50VDC Product Highlights:W23 SeriesNumber of Poles = 1Actuator Style = Push/PullCurrent Rating = 3 Amps.Button Color = Black with White Amp Rate Marking and White Trip Band CircuitBreaker;Therm;Push/Pull;Cur-Rtg3A;Panel;1Pole;Vol-Rtg250/50VAC/VDC TE Connectivity W23 系列 1 极 3A 热磁断路器 W23-X1A1G-3=W23/W31 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Thermal Circuit Breakers | 交货时间 | 96 Days |
| 子类别 | Circuit Breaker | 零件号别名 | 7-1393246 7-1393246-0 |
| 产品类别 | Circuit Breakers | 标准包装数量 | 25 |
| 工厂包装数量 | 25 | ||
合规参数
| RoHS | RoHS Compliant By Exemption | 标准 | ULRecognized,CSACertified |
| 零件状态 | 7-1393246 | ||
电气参数
| 输入端 | .375 - .386（直径） | 灯类型 | 不发光 |
| 跳闸状态 | 11 – 30 | 额定电压 | 240 V |
| 极数 | 1 Pole | 最大直流电压 | 50 |
| 供电电压 | 240 | 介电强度 | 1.5 kV |
| 最大额定电流 | 3 A | 发光面（LES） | 否 |
机械参数
| 颜色 | Black | 宽度 | 17.53 mm |
| 高度 | 35.15 mm | 长度 | 40.64 mm |
| 重量 | 2.010616 oz | 端接方式 | Screw |
| 断路器类型 | Thermal | 致动器类型 | Pushbutton |
| 安装类型 | Panel Mount | 连接器类型 | 不带 |
| 安装样式 | Panel | 安装特性 | 已装配至衬套 |
| 主要材料 | CircuitBreaker | 尺寸/外形 | 2.035Lx0.69Wx1.384Hin. |
| 端接样式 | Screw | 连接器颜色 | 带白色安培额定值标记和白色跳闸波段的排 |
| 衬套/护套类型 | 3/8 - 24 螺纹衬套，.375" [9.53 mm] 长，银色 | 安装孔直径 | 0.375Din. |
产品信息
| 类型 | Thermal Circuit Breaker | 系列 | W23 |
| 产品特性 | UL1077Recognized | 功能 | Series Trip |
| 照明类型 | No | 制造商全称 | W23Series |
| 产品子类型 | Supplementary Protector | 行业别名 | 7-1393246-0, W23-X1A1G-3 |
环境参数
| 跳闸时间 | 11 s to 30 s | 工作温度 | - 20 C to + 60 C |
| 结工作温度 | +65°C | ||
