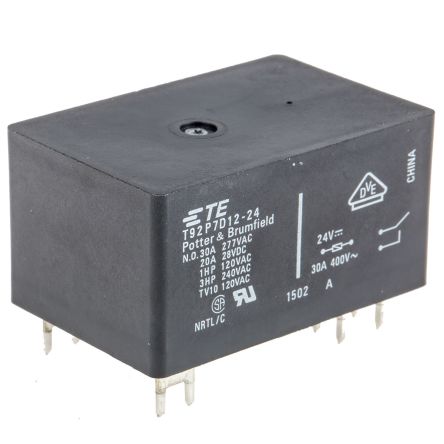

T92P7D12-24
| 制造商 | |
| 描述 | General Purpose Relays DPST-NO PCB MT 24VDC RELAY GEN PURPOSE DPST 30A 24V Electromechanical Relay DPST-NO 40A 24VDC 350Ohm Through Hole Electromechanical Relay DPST-NO 40A 24VDC 350Ohm Through Hole Product Highlights:T92 SeriesContact Arrangement = 2 Form A, DPST-NO, 2 N/OContact Current Rating = 30 Amps.Monostable Coil Magnetic SystemWithout Coil Suppression Diode POWER RELAY DPST-NO 24VDC, 30A, PC BOARD PCBRelayDPST-NO30A24Vdc,thruhole,T92P7D12-24=T92 TE Connectivity DPNO PCB（印刷电路板）安装 非闭锁继电器, 24V dc T92P7D12-24 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 122 Days | 子类别 | Electromechanical Relay |
| 零件号别名 | 6-1393211-6 | 产品类别 | General Purpose Relays |
| 标准包装数量 | 30 | 工厂包装数量 | 30 |
合规参数
| RoHS | RoHS Compliant By Exemption | 标准 | RoHS |
| 海关税号 | 85364110 | ||
电气参数
| 线圈类型 | Monostable | 线圈功率 | 1.7 W |
| 量程（°/s） | :TE - T92 Series | 线圈电流 | 30 A |
| 释放时间 | 15ms | 额定电压 | 24Vdc |
| 线圈电阻 | 350 Ohms | 输出电流 | :30A |
| 供电电压 | 24 V | 开关电压 | 277VAC, 28VDC - Max |
| Vgs(th)（最大）@ Id | 2.4 VDC | 最大额定电流 | 30A |
| 触点电压（最大） | :600V | 平均正向功率 | 1.7 W |
| 集电极-发射极饱和电压（最大）@ Vge, Ic | 18 VDC | 触点额定电流 | 30A |
| 数字供电电压 | :28V | ||
机械参数
| 宽度 | 34.5 mm | 高度 | 30.7 mm |
| 长度 | 52.3 mm | 重量 | 0.077 |
| 包装方式 | Tray | 端接方式 | ThroughHole |
| 触点形式 | 2 Form A (DPST-NO) | 安装类型 | Through Hole |
| 安装样式 | Panel | 触头材料 | Silver Cadmium Oxide |
| 端接样式 | PC Pin | 接触件端接 | Quick Connect |
| 典型触点布局 | :DPST-NO | ||
产品信息
| 类型 | Power Relay | 系列 | T92 |
| 产品特性 | Insulation - Class F | 功能 | DCSwitching |
| 继电器类型 | General Purpose | 制造商全称 | T92Series |
| 行业别名 | 6-1393211-6, T92P7D12-24 | ||
环境参数
| 动作时间 | 15ms | 工作温度 | -55°C ~ 85°C |
文档与媒体
PDF 文档
