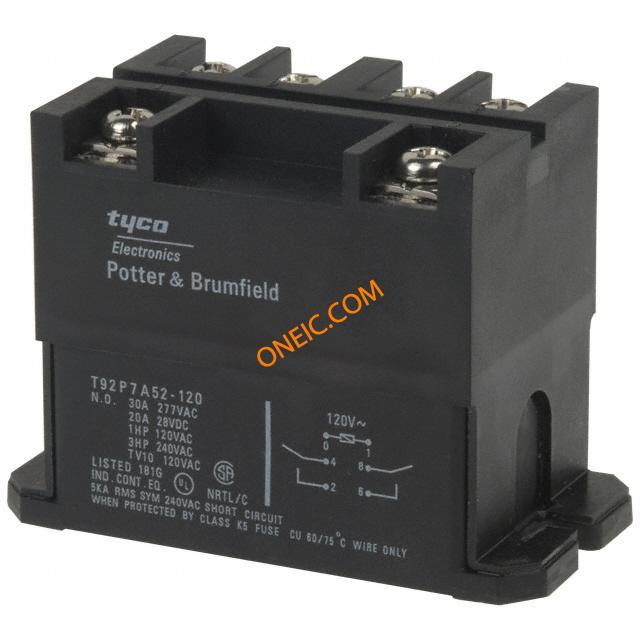

T92P7A52-120
| 制造商 | |
| 描述 | General Purpose Relays DPST-NO 3OAmp PwrPCB RELAY GEN PURPOSE DPST 30A 120V Electromechanical Relay DPST-NO 40A 110/120VAC 950Ohm Flange Mount T92P7A52-120 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 零件号别名 | 1423008-8 | 产品类别 | General Purpose Relays |
| 标准包装数量 | 25 | 工厂包装数量 | 25 |
合规参数
| RoHS | RoHS Compliant | ||
电气参数
| 线圈类型 | Monostable | 线圈功率 | 4 VA |
| 最大功率 | 4 | 线圈电流 | 33.3mA |
| 释放时间 | 15ms | 额定输出功率 | 3 – 4 |
| 核心电压 | 3500 – 4000 | 额定电压 | 277 |
| 线圈电阻 | 950 Ohms | 浪涌电流 | 30 |
| 供电电压 | 110 VAC / 120 VAC | 开关电压 | 277VAC, 28VDC - Max |
| Vgs(th)（最大）@ Id | 12 VAC | 连接器阻抗 | 2 Form A (NO) |
| 跳闸电流 | 40 | 最大额定电流 | 40 |
| 输出1频率 | 单稳态、交流 | 额定电流（安培） | 16, 20 – 30 |
| 绝缘电阻 | 9.5 mm [ .374 in ] | 平均正向功率 | 4 VA |
| 集电极-发射极饱和电压（最大）@ Vge, Ic | 96 VAC | 触点额定电流 | 30A |
| 输出源/灌电流 | 500mA @ 12V | 初始电阻（最小） | 1000 |
| 放电电流（最大）（8/20µs） | 40 | 阳极-阴极电压（Vak）（最大） | 600 |
机械参数
| 宽度 | 34.54 mm | 高度 | 61.05 mm |
| 长度 | 68.58 mm | 重量 | 86 g [ 3.034 oz ] |
| 包装方式 | Bulk | 绝缘类型 | 端子和线圈间 6000 V 初始浪涌耐电压 |
| 触点形式 | 2 Form A (DPST-NO) | 高度（最大） | 25 – 30 |
| 安装类型 | Chassis Mount | 安装样式 | Panel |
| 触头材料 | Silver Cadmium Oxide | 绝缘高度 | 8 |
| 端接样式 | Screw Terminal | 触点数 | 2 |
| 初级绕组 | UL 线圈绝缘类 F | 接触件端接 | Quick Connect |
| 绝缘直径 | 8 mm [ .315 in ] | 宽度/横截面 | 30 – 40 |
| 第一连接器安装类型 | 法兰安装, 面板安装 | ||
产品信息
| 类型 | Power Relay | 系列 | T92 |
| 产品特性 | Insulation - Class F | 继电器类型 | General Purpose |
环境参数
| 动作时间 | 15ms | 防护等级 | RTI |
| 工作温度 | -55°C ~ 65°C | 初始介电强度 | 1500 |
