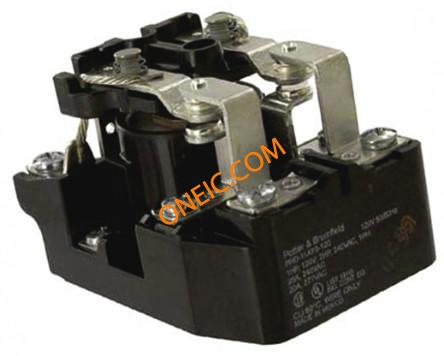

PRD-11AY0-480
| 制造商 | |
| 描述 | General Purpose Relays DPDT HVY DUTY 480VAC Relay,E-Mech,Power,DPDT,Cur-Rtg25A Relay;E-Mech;Power;DPDT;Cur-Rtg 25A;Ctrl-V 480AC;Vol-Rtg 240AC;Screw;PRD Series Electromechanical Relay DPDT 25A 480VAC 4.5KOhm Electromechanical Relay DPDT 25A 480VAC 4.5KOhm Product Highlights:PRD SeriesContact Arrangement = 2 Form C, DPDT, 2 C/OContact Current Rating = 25 Amps.Monostable Coil Magnetic SystemInput Voltage = 480 VAC POWER RELAY, DPDT, 480VAC, 25A, PANEL Relay;E-Mech;Power;DPDT;Cur-Rtg25A;Ctrl-V480AC;Vol-Rtg240AC;Screw;PRDSeries |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 零件号别名 | 3-1393127-1 | 产品类别 | General Purpose Relays |
| 工厂包装数量 | 20 | ||
合规参数
| RoHS | No | 标准 | UL,CSA,RoHS |
| 海关税号 | 00000000 | 零件状态 | 3-1393127-1 |
电气参数
| 线圈类型 | Monostable | 量程（°/s） | :TE - PRD Series |
| 线圈电流 | 22 mA | 额定电压 | 240VAC |
| 线圈电阻 | 1200 Ohms | 承载电流 | :25A |
| 输出电流 | :25A | 供电电压 | 48 V |
| 最大额定电流 | 25A | 触点电压（最大） | :600V |
| 平均正向功率 | 9.8 VA | 触点额定电流 | 25 A |
| 数字供电电压 | :50V | 驱动电压（最大Rds On，最小Rds On） | 480VAC |
机械参数
| 深度 | 2.513in | 宽度 | 63.8 mm |
| 高度 | 63.5 mm | 长度 | 85.7 mm |
| 重量 | 0.272 | 端接方式 | Screw |
| 触点形式 | 2 Form C (DPDT-BM) | 端子类型 | Screw |
| 安装样式 | Panel | 触头材料 | Silver |
| 尺寸/外形 | 3.376in.Lx2.513in.Wx2.501in.H | 端接样式 | Screw |
| 接触件端接 | Screw | 典型触点布局 | DPDT |
产品信息
| 类型 | Power Relays | 系列 | PRD |
| 功能 | Power | 继电器类型 | ElectroMechanical |
| 制造商全称 | PRDSeries | 应用细节 | Power |
