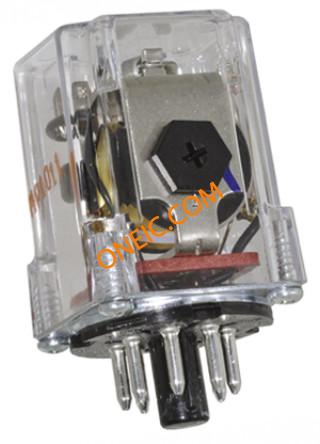

点击放大查看
KRP-11AN-120
| 制造商 | TE Connectivity Ltd. |
| 描述 | General Purpose Relays RELAY GP DPDT 10A 120VAC Relay,E-Mech,GenPurp,DPDT,Cur-Rtg10A Electromechanical Relay DPDT 10A 120VAC 2.25KOhm Socket Electromechanical Relay DPDT 10A 120VAC 2.25KOhm Socket Product Highlights:KRP SeriesContact Arrangement = 2 Form C, DPDT, 2 C/OContact Current Rating = 10 Amps.Monostable Coil Magnetic SystemInput Voltage = 120 VAC POWER RELAY, DPDT, 120VAC, 10A, PLUG IN Relay;E-Mech;GenPurp;DPDT;Cur-Rtg10A;Ctrl-V120AC;Vol-Rtg120/28AC/DC;Plug-In KRP-11AN-120=KA/KB/KC/KR |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 42 Days | 子类别 | Electromechanical Relay |
| 零件号别名 | 8-1393101-1 | 产品类别 | General Purpose Relays |
| 工厂包装数量 | 25 | ||
合规参数
| RoHS | Non Compliant | 标准 | UL,CSA,RoHS |
| 海关税号 | 85364900 | 零件状态 | 8-1393101-1 |
电气参数
| 线圈类型 | Monostable | 量程（°/s） | :TE - KRP Series |
| 额定电压 | 240VAC | 线圈电阻 | 2250 Ohms |
| 输出电流 | :10A | 供电电压 | 120 VAC |
| 最大额定电流 | 10A | 触点电压（最大） | :240V |
| 平均正向功率 | 2 VA | 数字供电电压 | :28V |
| 驱动电压（最大Rds On，最小Rds On） | 120VAC | ||
机械参数
| 深度 | :35.71mm | 宽度 | 37.3 mm |
| 高度 | 34.9 mm | 长度 | 48.8 mm |
| 重量 | 0.068 | 端接方式 | Plug-In |
| 触点形式 | 2 Form C (DPDT-BM) | 安装类型 | Socket Mount |
| 端子类型 | Plug In | 安装样式 | Socket |
| 引脚数 | 8 | 触头材料 | Silver Cadmium Oxide |
| 接触件端接 | Terminals | 典型触点布局 | DPDT |
产品信息
| 类型 | Ice Cube Style Relay | 系列 | KRP |
| 功能 | GeneralPurpose | 继电器类型 | ElectroMechanical |
| 制造商全称 | KRPSeries | 行业别名 | 8-1393101-1, KRP-11AN-120 |
| 应用细节 | General Purpose | ||
