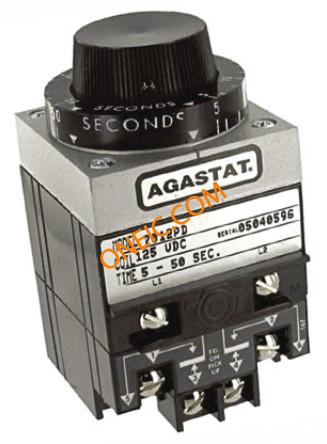

点击放大查看
7012PD
| 制造商 | TE Connectivity Ltd. |
| 描述 | Time Delay & Timing Relays 2FormC DPDT 125V 10A Relay,Electropneumatic,Timing,OffDelay Relay;Electropneumatic;Timing;On Delay;DPDT;Ctrl-V 125DC;5-50 sec. Electromechanical Relay DPDT 10A 125VDC Panel Mount Electromechanical Relay DPDT 10A 125VDC Panel Mount Product Highlights:7000 Electropneumatic Timing SeriesTime Delay RelayInput Voltage = 125 VDCContact Arrangement = 2 Form C, DPDT, 2 C/OContact Rating = 10A @ 240 VAC TIME DELAY RELAY, DPDT, 50SEC, 125VDC Relay;Electropneumatic;Timing;OnDelay;DPDT;Ctrl-V125DC;5-50sec. 7012PD=RLY,STD,ON,2P,125VDC,50 |
| 分类 |
商业参数
| 零件号别名 | 2-1423159-6 | ||
合规参数
| RoHS | No | 标准 | UL,CSA,CE |
| 海关税号 | 85364900 | 零件状态 | 2-1423159-6 |
电气参数
| 定时器类型 | OnDelay | 量程（°/s） | 5 s to 50 s |
| 最大电压 | 30 V dc, 600 V ac | 工作模式 | On Delay |
| 额定电压 | 240,600/30VAC/VDC | 开通延迟时间 | :5s |
| 首抽头延迟 | :5s to 50s | 供电电压 | 125 VDC |
| 最大额定电流 | 15 A | 输入电压（最大） | :125VDC |
| 开关功能/额定值 | DPDT | 触点额定值 @ 电压 | 10 A at 240 VAC |
| 驱动电压（最大Rds On，最小Rds On） | 125VDC | ||
机械参数
| 深度 | 6.23in | 长度 | 2.57in |
| 重量 | 1.098 | 端接方式 | Screw |
| 触点形式 | 2 Form C (DPDT-BM) | 安装类型 | Panel |
| 端子类型 | Screw | 安装样式 | Panel |
| 尺寸/外形 | 2.57in.L(Max.)x6.23in.H(Max.) | 端接样式 | Screw |
| 安装孔直径 | 0.199in. | 典型触点布局 | :DPDT |
产品信息
| 系列 | 7000 Electropneumatic Timing - Industrial | 功能 | Timing |
| 继电器类型 | Electropneumatic | 制造商全称 | 7000Series |
| 其他规格 | :50s | 定时调节方式 | :Knob |
| 有铅工艺兼容 | :No | ||
环境参数
| 机械寿命 | New At Mouser | 工作范围 | 5 → 50 s |
| 工作温度 | +75°C | ||
