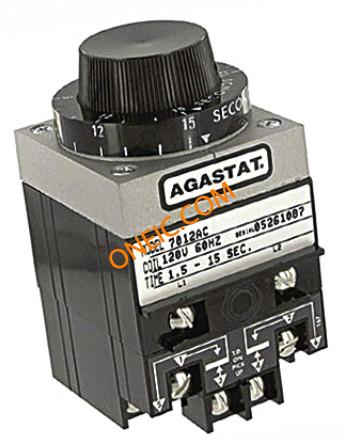

点击放大查看
7012NJ
| 制造商 | TE Connectivity Ltd. |
| 描述 | Time Delay & Timing Relays RELAY,ELECTROPENUMATIC;TIMING;ON DELAY RELAY,ELECTROPENUMATIC;TIMING;ONDELAY;DPDT;48VDC,3-120CYCLE 7012NJ=RLY,STD,ON,2P,48VDC,12 |
| 分类 |
商业参数
| 零件号别名 | 1423159-8 | ||
合规参数
| RoHS | No | ||
电气参数
| 操作方式 | 接通延迟 | 延迟时间 | 3 – 120 个周期 |
| 量程（°/s） | 3 cycle to 120 cycle | 最大电压 | 240 V ac |
| 工作模式 | On Delay | 额定电压 | 10A,240VAC |
| 供电电压 | 48 VDC | 连接器阻抗 | 2 Form C，DPDT，2 C/O |
| 开关功能/额定值 | DPDT | 触点额定值 @ 电压 | 10 A at 240 VAC |
| 供电电压 (Vcc/Vdd) | 48 | ||
机械参数
| 触点形式 | 2 Form C (DPDT-BM) | 致动器类型 | 直流 |
| 安装类型 | Panel | 安装样式 | Panel |
| 端接样式 | Screw | 面板尺寸 | 114.8 x 65.3 x 71.9 mm [ 4.523 x 2.572 x 2.832 in ] |
产品信息
| 类型 | TimeDelayRelay | 系列 | 7000 Electropneumatic Timing - Industrial |
| 继电器类型 | 延时 | 制造商全称 | Series7000 |
| 产品子类型 | 机电式继电器 | 控制方式 | 旋钮 |
| 其他规格 | ±10% | ||
环境参数
| 机械寿命 | New At Mouser | 工作范围 | 3 → 120 s |
| 工作温度 | -30 – 75 | ||
