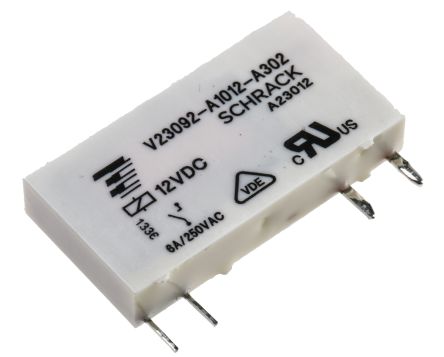

点击放大查看
V23092A1012A302
| 制造商 | |
| 描述 | Electromechanical Relay SPST-NO 10A 12VDC 848Ohm Through Hole RELAY GEN PURPOSE SPST 6A 12V V23092A1012A302,SNR-RELAY,12VD General Purpose Relay Coil Voltage: 12 VDC Contact Configuration: 1A SPST-NO Current: 6 Amps Mounting: PC Board Operating Function: Single Side Stable TE Connectivity 单极常开 PCB（印刷电路板）安装 非闭锁继电器, 12V dc |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 1393236-8 | 标准包装数量 | Bulk |
合规参数
| RoHS | Lead free / RoHS Compliant | 无铅定义 | Wave solder capable to 240C, Wave solder capable to 260C, Wave solder capable to 265C |
| 认可国家 | UL Recognized, CSA Component Acceptance, VDE Component Mark | RoHS/ELV合规声明 | Converted to comply with RoHS directive |
| FCC Part 68隔离 | No | ||
电气参数
| 电流 | 6 Amps | 线圈类型 | Non Latching |
| 核心类型 | Monostable | 线圈功率 | 170 mW |
| 线圈电流 | 14.2mA | 释放时间 | 5ms |
| 输入功率 | 210 mW | 隔离类型 | 4000V rms |
| 可见输出 | Without | 线圈电阻 | 848 Ohm |
| 供电电压 | 12 V | 开关电压 | 400VAC - Max |
| 峰值脉冲功率 | 1.5 kVA | Vgs(th)（最大）@ Id | 0.6 VDC |
| 开关电流 | 6 A | 二极管配置 | Without |
| 最大额定电流 | 10 A | 输出浪涌功率 | 1500 VA |
| 最小输入电压 | 400 V | 交流开关电压 | 400V 交流 |
| 额定电流 - 串联 | Sensitive | 集电极-发射极饱和电压（最大）@ Vge, Ic | 8.4 VDC |
| 触点额定电流 | 6A | 峰值脉冲电流（8/20µs） | 6 A |
机械参数
| 深度 | 5mm | 高度 | 15mm |
| 长度 | 28mm | 包装方式 | Bulk |
| 端接方式 | Through Hole | 触点形式 | SPST-NO (1 Form A) |
| 致动器类型 | DC | 安装类型 | Through Hole |
| 端子类型 | Through Hole | 线圈绝缘等级 | n/a |
| 触头材料 | Silver Tin Oxide (AgSnO) | 尺寸/外形 | 28 x 5 x 15mm |
| 外形尺寸 长x宽x高 | 5.00 x 28.00 x 15.00 [.197 x 1.103 x .591] | 端接样式 | PC Pin |
| 绝缘材料 - 类型 | 4kV rms | 典型触点布局 | SPST-NO |
| 供应商器件封装 | Sealed | ||
产品信息
| 备注 | n/a | 类型 | Relays |
| 产品特性 | Sealed - Fully | 功能 | Single Side Stable |
| 极性 | No | 继电器类型 | General Purpose |
| 卡标准 | General Purpose Relay | 接线图 | 1 Form A |
环境参数
| 动作时间 | 12ms | 工作寿命 | 100000（电气）次循环、10000000（机械）次循环 |
| 工作温度 | -40°C ~ 85°C | 最高温度限值 | +85°C |
