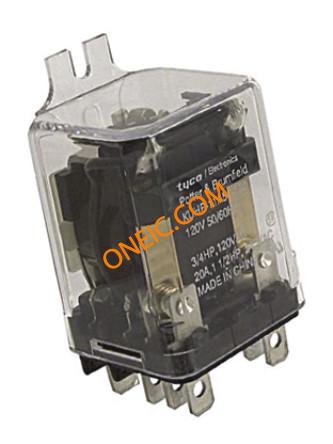

KUHP-11A51-120
| 制造商 | |
| 描述 | Electromechanical Relay DPDT 20A 120VAC 1.7KOhm Bracket Mount General Purpose Relays DP 20A BRKT MT 120AC RELAY GEN PURPOSE DPDT 20A 120V Relay,E-Mech,Power,DPDT,Cur-Rtg20A Electromechanical Relay DPDT 20A 120VAC 1.7KOhm Bracket Mount Product Highlights:KUHP SeriesContact Arrangement = 2 Form C, DPDT, 2 C/OContact Current Rating = 20 Amps.Monostable Coil Magnetic SystemInput Voltage = 120 VAC POWER RELAY, DPDT, 120VAC, 20A, BRACKET Relay;E-Mech;Power;DPDT;Cur-Rtg20A;Ctrl-V120AC;Vol-Rtg120/240AC,28DC;9Pin KUHP-11A51-120=KU |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 94 Days | 子类别 | Electromechanical Relay |
| 零件号别名 | 6-1393114-9 | 产品类别 | General Purpose Relays |
| 标准包装数量 | Bulk | 工厂包装数量 | 25 |
合规参数
| RoHS | RoHS Compliant By Exemption | 标准 | UL,CSA,VDE,RoHS |
| 海关税号 | 85364900 | 零件状态 | 6-1393114-9 |
电气参数
| 线圈类型 | Monostable | 线圈功率 | 2.9 VA |
| 量程（°/s） | :TE - KUHP Series | 线圈电流 | 24 mA |
| 释放时间 | 20ms | 额定电压 | 28 V |
| 线圈电阻 | 1.7 KOhm | 输出电流 | :20A |
| 供电电压 | 120 V | 开关电压 | 240VAC - Max |
| 最大额定电流 | 20 A | 触点电压（最大） | :240V |
| 最小输入电压 | 240 V | 平均正向功率 | 2.7 VA |
| 集电极-发射极饱和电压（最大）@ Vge, Ic | 102 VAC | 触点额定电流 | 20A |
| 数字供电电压 | :28V | 驱动电压（最大Rds On，最小Rds On） | 120VAC |
机械参数
| 深度 | 1.406in | 宽度 | 35.7 mm |
| 高度 | 48.4 mm | 长度 | 38.9 mm |
| 重量 | 0.082 | 包装方式 | Bulk |
| 端接方式 | QuickConnect | 触点形式 | 2 Form C (DPDT-BM) |
| 安装类型 | Bracket Mount | 端子类型 | Quick Connect |
| 安装样式 | Panel | 引脚数 | 9 |
| 触头材料 | Silver Cadmium Oxide | 尺寸/外形 | 1.532InchesLx1.406InchesWx1.907InchesH |
| 端接样式 | Quick Connect - 0.250" (6.3mm) | 接触件端接 | Plug |
| 典型触点布局 | DPDT | ||
产品信息
| 类型 | Power Relay | 系列 | KUHP |
| 产品特性 | Insulation - Class B | 功能 | Power |
| 继电器类型 | General Purpose | 制造商全称 | KUHPSeries |
| 行业别名 | 6-1393114-9, KUHP-11A51-120 | 应用细节 | Power |
环境参数
| 动作时间 | 20ms | 工作温度 | -45 to 45 °C |
