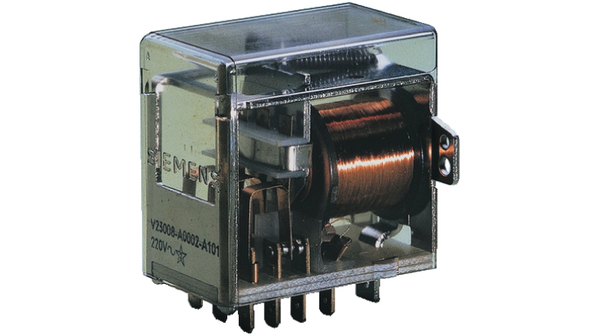

1393800-3
| 制造商 | |
| 描述 | Electromechanical Relay DPDT 15A 230VAC 2.9KOhm Socket Low Signal Relays - PCB V23008A 2A 52 Communications/Signal PC Board Relays RELAY GEN PURPOSE DPDT 15A 230V Signal Relay Coil Voltage: 230 VAC Contact Configuration: 2C DPDT Current: 15 Amps Mounting: Plug-in Operating Function: Single Side Stable Industrial controller, 2 changeover contacts 230 VAC 5.3 VA, 1393800-3, TE Connectivity |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Low Signal Relays - PCB | 标准包装数量 | Bulk |
| 工厂包装数量 | 5 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder capable to 265°C |
| 认可国家 | None | RoHS/ELV合规声明 | Converted to comply with RoHS directive |
| FCC Part 68隔离 | No | ||
电气参数
| 电流 | 15 Amps | 线圈类型 | Non Latching |
| 核心类型 | Non Polarized, Monostable | 线圈功率 | 3.40 5.30 |
| 电感量 | 2900 | 线圈电流 | 14.8mA |
| 测试电压 | 2.5 | 线圈电阻 | 2.9 KOhm |
| 供电电压 | 230 V | 开关电压 | 250VAC, 300VDC - Max |
| 开关容量 | 10002 VA/ 100 W | 开关电流 | 15 A(40 A max. 4 sec) |
| 二极管配置 | Without | 击穿电压 | 2500 |
| 最大额定电流 | 15 A | 平均正向功率 | 3.4 VA to 5.3 VA |
| 触点额定电流 | 15 A | ||
机械参数
| 尺寸 | 53 x 46.5 x 61 mm | 包装方式 | Bulk |
| 端接方式 | Solder/Plug-In Terminals | 触点形式 | 2 Form C (DPDT-BM) |
| 触头类型 | Single | 致动器类型 | AC |
| 安装类型 | Socket | 封装形式 | n/a |
| 触头材料 | Silver Nickel | 外形尺寸 长x宽x高 | 53.00 x 46.50 x 61.00 [2.087 x 1.831 x 2.402] |
| 插针孔直径 | Industry Standard | 端接样式 | Solder Terminal |
| 触点数 | 2 change-over (CO) | 典型触点布局 | DPDT |
| 供应商器件封装 | Without | ||
产品信息
| 备注 | n/a | 类型 | Signal Relay |
| 选项 | n/a | 系列 | V23008, V23009/Power Relay 15 |
| 功能 | Single Side Stable | 极性 | No |
| 继电器类型 | General Purpose | 制造商全称 | V23008A2A52 |
| 卡标准 | Signal Relay | ||
环境参数
| 工作温度 | -40°C ~ 65°C | ||
