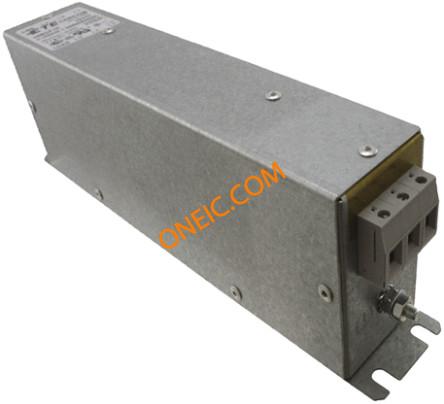

30BCF10
| 制造商 | |
| 描述 | Power Line Filter 50Hz/60Hz 30A 480VAC Terminal Block Flange Mount POWER LINE 30A 3-PHASE FLANGE Filter, Power Line, 3-Phase, 30 AMP AC Power Line Filters 30A BCF 3 Phase Phase to Phase FILTER, 30A, 3 PHASE Filter,PowerLine,3-Phase,30AMP,FlangeMount |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装规格 | 1 | 零件号别名 | 1609989-3 |
| 产品类别 | AC Power Line Filters | 标准包装数量 | Bulk |
合规参数
| RoHS | Lead free / RoHS Compliant | 海关税号 | 85322900 |
| 零件状态 | 1609989-3 | 认证机构 | ENEC, UL, VDE |
电气参数
| 电流 | 30A | 频率 | 50|60 Hz |
| 电感量 | 1.61mH | 电容 | :5µF |
| 滤波器类型 | Three Phase (Delta) | 耐压额定值 | 1850VDC |
| 电压范围 | 480 V ac | 额定电压 | 480 V |
| 电感量范围 | :1.61mH | 相位差 | 3 |
| 漏电流 | :30mA | 击穿电压 | 1850VDC |
| 最大额定电流 | 30 A | 工作频率 | 50 ~ 60Hz |
| 最小输入电压 | 480 Vac | 典型相位噪声 (dBc/Hz) | 3 |
| 漏电流（IS(off)）（最大） | :30mA | 额定交流电压（相间） | 480V |
| 最大持续工作电压（MCOV） | 480VAC | 额定交流电压（相对地/中性线） | 277V |
机械参数

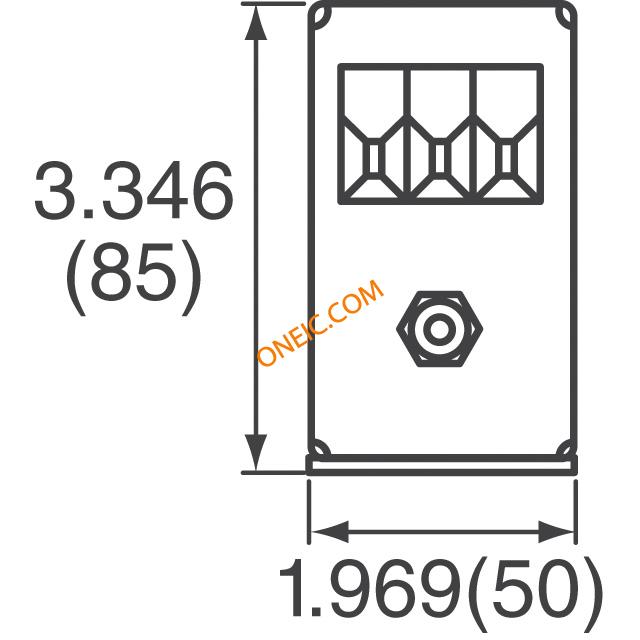

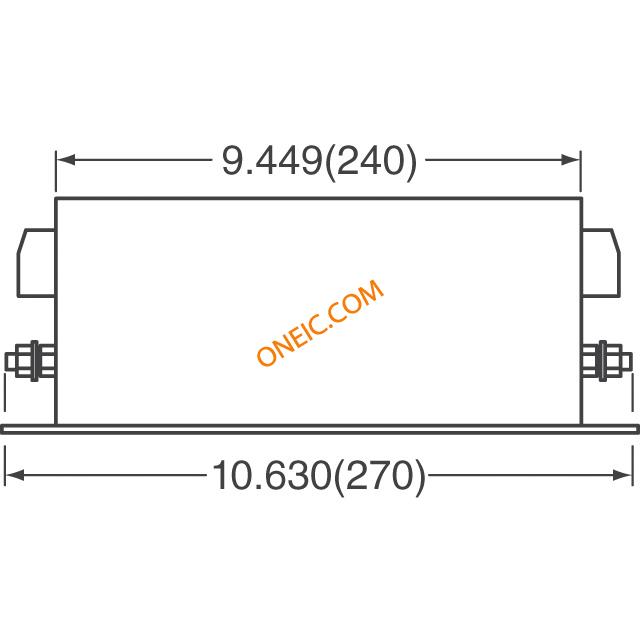

| 深度 | 85mm | 宽度 | 50mm |
| 长度 | 270mm | 重量 | 1.5 |
| 端接方式 | Terminal Block | 安装类型 | Flange Mount |
| 连接器类型 | :Terminal Block | 安装样式 | Flange |
| 主要材料 | General-Purpose | 尺寸/外形 | 85mmH×50mmW×270mmL |
| 端接样式 | Threaded Post (M5) | ||
产品信息
| 类型 | Filter | 系列 | BCF |
| 应用 | Inverters, Power Drive Systems | 制造商全称 | Corcom/BCFSeries |
| 配置 | Two Stage | 附件类型 | Filter |
| 射频系列/标准 | 1609989 | ||
环境参数
| 工作温度 | -10 °C | ||
