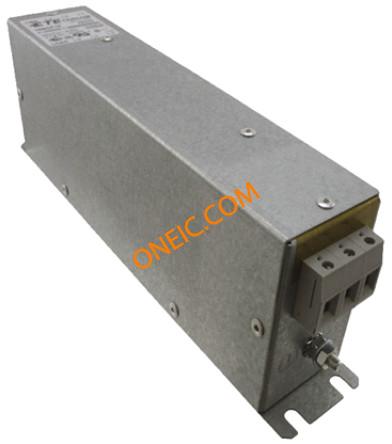

16BCF10
| 制造商 | |
| 描述 | Power Line Filter 60Hz 16A 480VAC Terminal Block Flange Mount POWER LINE 16A 3-PHASE FLANGE Filter, Power Line, 3-Phase, 16 AMP AC Power Line Filters 16A BCF 3 Phase Phase to Phase Filter,PowerLine,3-Phase,16AMP,FlangeMount |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装规格 | 1 | 零件号别名 | 1609989-2 |
| 产品类别 | AC Power Line Filters | 标准包装数量 | Bulk |
合规参数
| RoHS | Lead free / RoHS Compliant | 零件状态 | 1609989-2 |
| 认证机构 | UL, VDE | ||
电气参数
| 电流 | 16A | 频率 | 60 Hz |
| 电感量 | 2.32 mH | 输入类型 | 接线端子 |
| 滤波器类型 | Three Phase (Delta) | 输出类型 | 接线盒 |
| 滤波器阶数 | 是 | 耐压额定值 | 1850VDC |
| 电压范围 | 480 V ac | 额定电压 | 480 V |
| 相位差 | 3 | 漏电流 | 30 mA |
| 击穿电压 | 1850VDC | 最大额定电流 | 16 A |
| 工作频率 | 50 ~ 60Hz | 最小输入电压 | 480 Vac |
| 典型相位噪声 (dBc/Hz) | 3 | 额定交流电压（相间） | 480V |
| 最大持续工作电压（MCOV） | 480VAC | 额定交流电压（相对地/中性线） | 277V |
机械参数

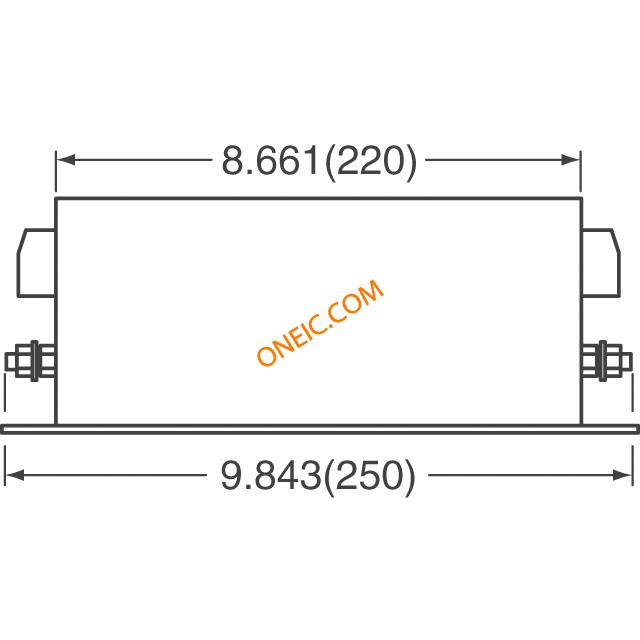

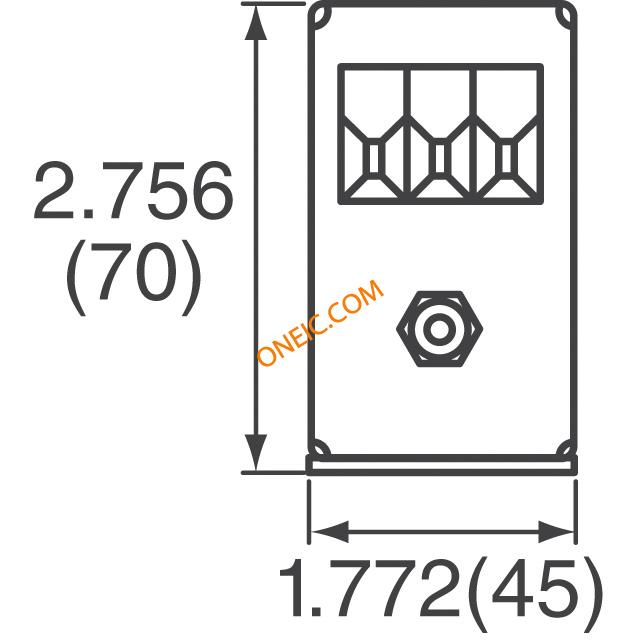

| 深度 | 70mm | 宽度 | 45mm |
| 长度 | 250mm | 端接方式 | Terminal Block |
| 安装类型 | Flange Mount | 安装样式 | Flange |
| 主要材料 | General-Purpose | 尺寸/外形 | 70mmH×45mmW×250mmL |
| 端接样式 | Threaded Post (M5) | ||
产品信息
| 备注 | 3 相应用 | 类型 | Filter |
| 系列 | BCF | 应用 | Inverters, Power Drive Systems |
| 制造商全称 | Corcom/BCFSeries | 配置 | Two Stage |
| 附件类型 | Filter | 射频系列/标准 | 1609989 |
| 其他规格 | DELTA（3 导线 + 接地） | ||
环境参数
| 工作温度 | -10°C ~ 50°C | ||
