V23026D1024B201
| 制造商 | |
| 描述 | Low Signal Relays - PCB U 655-V23026D1024XB RELAY GEN PURPOSE SPDT 1A 24V Relay,signal,SMT,SPDT,1A,24Vdc coil Relay,signal,SMT,SPDT,1A,24Vdccoil TE Connectivity 单刀双掷 PCB（印刷电路板）安装 非闭锁继电器, 1 A, 24V dc |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 365 Days | 其他名称 | PB287CT |
| 子类别 | Electromechanical Relay | 零件号别名 | 3-1393774-9 |
| 标准包装数量 | 480 | 工厂包装数量 | 480 |
合规参数
| RoHS | RoHS Compliant | ||
电气参数
| 线圈类型 | Non Latching | 线圈功率 | 128 mW |
| 线圈电流 | 1 A | 释放时间 | 2ms |
| 隔离类型 | 1500V rms | 线圈电阻 | 4.5 kOhms |
| 供电电压 | 24 VDC | 开关电压 | 150VAC, 125VDC - Max |
| Vgs(th)（最大）@ Id | 2.4 VDC | 开关电流 | 1 A |
| 最大额定电流 | 1 A | 交流开关电压 | 150V 交流 |
| 直流开关电压 | 125V dc | 平均正向功率 | 128 mW |
| 集电极-发射极饱和电压（最大）@ Vge, Ic | 18 VDC | 触点额定电流 | 1 A |
| 触点额定值 @ 电压 | 1 A at 24V | 峰值脉冲电流（8/20µs） | 1 A |
机械参数

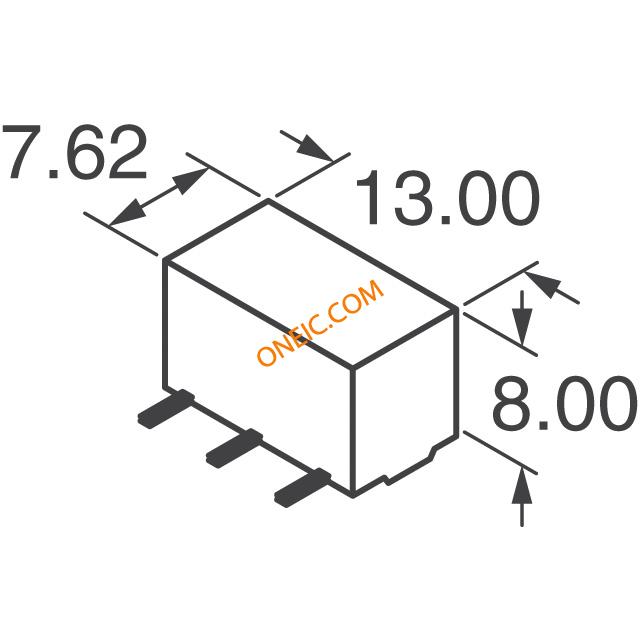

| 深度 | 7.85mm | 高度 | 8mm |
| 长度 | 13mm | 包装方式 | Tape and Reel |

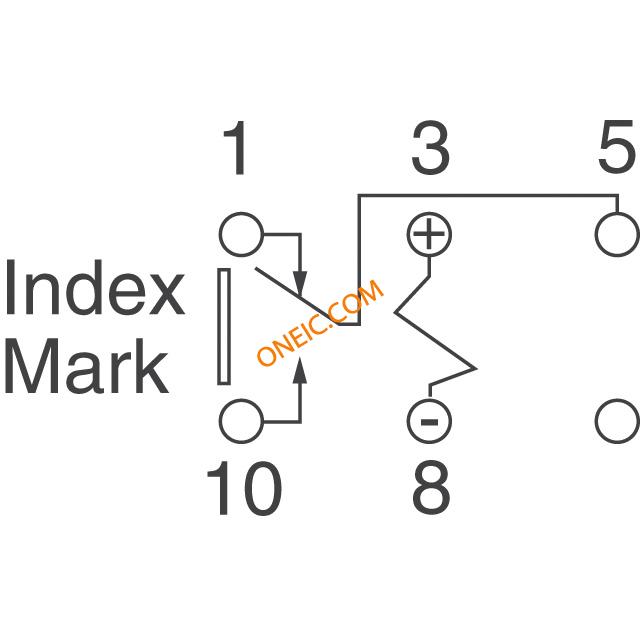

| 触点形式 | 1 Form C (SPDT-BM) | 安装类型 | Surface Mount |
| 端子类型 | Surface Mount | 触头材料 | Palladium Nickel (PdNi), Rhodium (Rh), Gold (Au) |

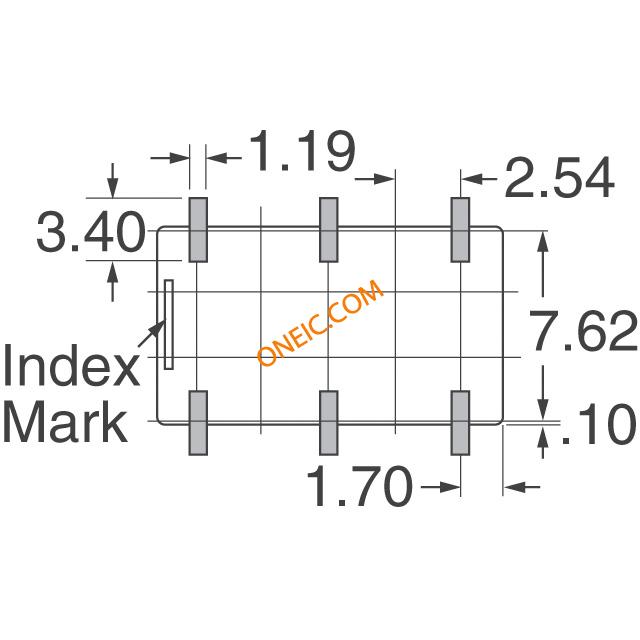

| 尺寸/外形 | 13 x 7.85 x 8mm | 端接样式 | SMT, J-Legs, Long |
| 绝缘材料 - 类型 | 1.5kV rms | 典型触点布局 | SPDT |
产品信息
| 系列 | V23026/P1 Relay | 功能 | Y |
| 继电器类型 | General Purpose | 行业别名 | 3-1393774-9, V23026D1024B201 |
| 适用产品/相关产品 | V23026D1024B201*X020 | ||
环境参数
| 动作时间 | 2ms | 机械寿命 | Obsolete |
| 工作温度 | -40°C ~ 85°C | 最高温度限值 | +70°C |
