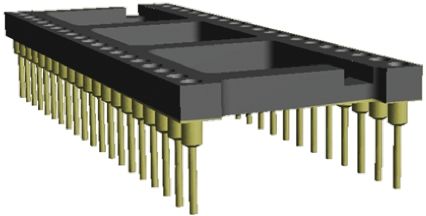

5-1571552-2
| 制造商 | |
| 描述 | Conn DIP Socket SKT 40 POS 2.54mm Solder ST Thru-Hole Tube DIP Sockets IC Socket DIP40 2.54mm IC & Component Sockets 40 POSITION DIP Conn DIP Socket SKT 40 POS 2.54mm Solder ST Thru-Hole Tube Product Highlights:DIP SocketNumber of Positions = 40Row-to-Row Spacing = 15.24 mmThru HoleMount Style = VerticalSearch Keywords:IC sockets, solderless, NIC, Network Interface Cards, PC Cards, EIA RS-415, MIL-S-83734, dual in-line IC package, DIP SOCKET, 40POS, THROUGH HOLE CONN SOCKET DIP 40POS VERT GOLD 800SERIESDIPECONOM,840-AG11D-ES-LF=800DIP,AU/SN TE Connectivity Economy 800 垂直 2.54mm 节距 40 路, 通孔 模压引脚 开放式框架 DIL 插座, 3A 840-AG11D-ES-LF=800 DIP,AU/SN |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | DIP / SIP Sockets | 产品类别 | IC & Component Sockets |
| 标准包装数量 | Bulk | 工厂包装数量 | 12 |
合规参数
| RoHS | Compliant | 欧盟RoHS | Compliant |
| 海关税号 | 85366910 | 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 材料阻燃等级 | UL 94V-0 |
电气参数
| 接触电阻 | 10 | 最大额定电流 | 3A |
| 绝缘电阻 | 5,000 | ||
机械参数
| 深度 | 17.78mm | 间距 | 2.54 mm |
| 宽度 | 4.57mm | 高度 | 4.57 |
| 长度 | 50.8mm | 重量 | 0.003 |
| 底座类型 | DIP | 包装方式 | Tube |
| 框架类型 | Ladder | 排间距 | 15.24mm |
| 外壳样式 | Ladder | 端接方式 | Solder |
| 触头类型 | Four-Fingered | 柱间距 | 15.24 [0.600] |
| 安装类型 | Through Hole | 行程角度 | Straight |
| 连接器类型 | :DIP Socket | 接触镀层 | Gold Over Nickel |
| 安装样式 | Vertical | 排数 | 2 |
| 高度（英寸） | 2.67 [0.105] | 插入力 | 179g |
| 本体材料 | Thermoplastic | 外形（宽 x 高） | Standard |
| 触头材料 | Beryllium Copper | 壳体材料 | Polychlorinated Terphenyl |
| 总长度 | 2.54 [0.100] | 包装数量 | Tube |
| 主要材料 | DIP | 尺寸/外形 | 50.8 x 4.57 x 17.78mm |
| 插针孔直径 | 0.1In. | 端接样式 | Through Hole |
| 触点数 | 40 | 接触件端接 | :Through Hole Vertical |
| 绝缘材料 - 类型 | Polychlorinated Terphenyl | 位数 | 40 |
| 绝缘材料 - 材质 | Copper | 端子柱长度 | 3.18 [0.125] |
| 接触镀层厚度 | 20µin (0.51µm) | 位置或引脚数（网格） | 40 (2 x 20) |
产品信息
| 类型 | DIP Socket | 连接器性别 | SKT |
| 系列 | 800 Series | 产品特性 | Open Frame |
| 制造商全称 | 800Series | 产品子类型 | DIP Socket |
| 其他规格 | Straight | ||
环境参数
| 温度范围 | 105 | 工作温度 | +105°C |
