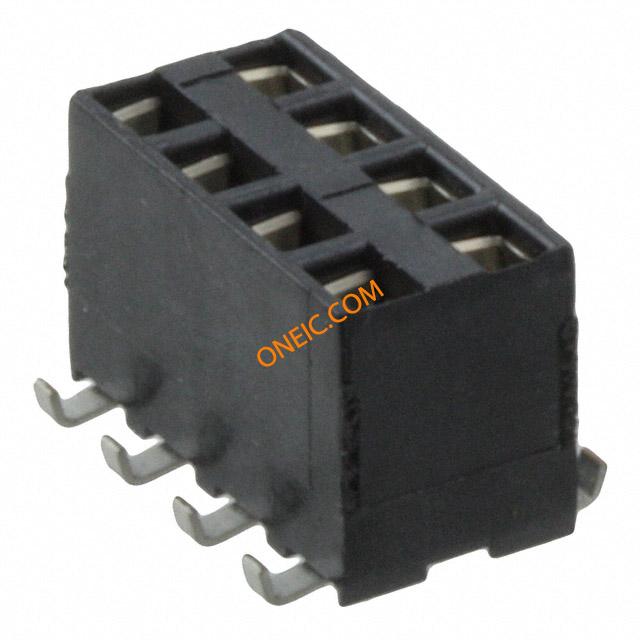

969973-4
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn Socket Strip RCP 8 POS 2.54mm Solder ST SMD T/R Headers & Wire Housings RECPT ASSY 2X04P HV-100 .100 inch AMPMODU Receptacles CONN RCPT DUAL ENTRY 8POS .100" .100 inch AMPMODU Receptacles Product Highlights:ConnectorWith ContactsHousing Gender = Connector - ReceptacleContact Gender = ReceptacleHV-100Search Keywords:AMPMODU, board to board, NIC, Network Interface Cards, PC Cards, MIL-C-55032, MIL-C-24519, pcb connectors, wire to board, signal, RECEPTACLE, SMT, 2X4WAY 2x4P HV100 REC. CON, SMD, GOLD, BLISTER |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | AMPMODU | 其他名称 | A107058CT |
| 标准包装规格 | 700 | 产品类别 | Headers & Wire Housings |
| 标准包装数量 | Tape & Reel | 工厂包装数量 | 700 |
合规参数
| RoHS | RoHS Compliant | 海关税号 | 85369010 |
| 无铅定义 | Reflow solder capable to 245°C, Reflow solder capable to 260°C | RoHS/ELV合规状态 | RoHS compliant, ELV compliant |
| 认证机构标志 | No | 材料阻燃等级 | UL 94V-0 |
电气参数
| 量程（°/s） | :TE - AMPMODU HV-100 Series | 额定电压 | 250 V |
| 工作电压 | :250V | 接触电阻 | 12 mohm |
| 连接器阻抗 | Bottom or Top | 最大额定电流 | 3 A |
| 最小供电电压 | 250VAC | ||
机械参数
| 颜色 | Black | 间距 | 2.54 mm |
| 高度 | 6.2 mm | 密封型 | No |
| 重量 | 0.001 | 包装方式 | Reel |
| 排间距 | 0.100" (2.54mm) | 端接方式 | Solder |
| 固定类型 | Without | 柱间距 | 2.54 [.100] |
| 安装类型 | Vertical | 电缆端类型 | With |
| 连接器类型 | 6.20 [0.244] | 接触镀层 | Gold |
| 安装样式 | SMD/SMT | 排数 | 2 |
| 外形（宽 x 高） | Standard | 触头材料 | Phosphor Bronze |
| 壳体材料 | Liquid Crystal Polymer (LCP) | 端接样式 | Solder |
| 第一触头极性 | Socket (Female) | 板面高度 | 0.244" (6.20mm) |
| 触点数 | 8 | 端接表面处理 | Tin (100) over Nickel (50) |
| 接触件端接 | :Surface Mount Vertical | 位数 | 8 |
| 接触镀层厚度 | 31.5µin (0.80µm) | 第一连接器安装类型 | :PC Board |
产品信息
| 类型 | Socket Strip | 连接器性别 | RCP |
| 系列 | AMPMODU HV-100 | 已删除 | Compliant |
| 可堆叠 | Yes | 制造商全称 | AMP |
| 产品子类型 | Receptacles / Sockets - PCB | 其他规格 | Without |
| 加载位置数 | All | ||
环境参数
| 工作温度 | -65C to 125C | ||
