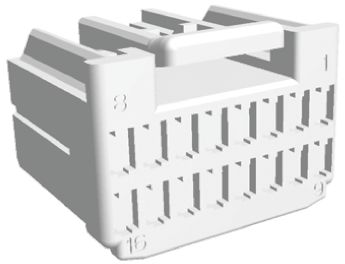

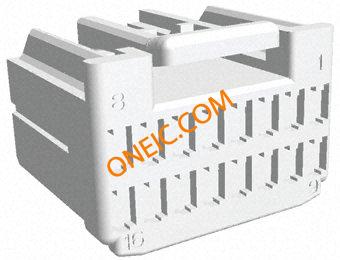

917981-1
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn Housing PL 16 POS 3mm Crimp ST MULTILOCK Connectors and Contacts HYBRID MK-2 PLUG HSG ASSY 16P 0.40/0.70 Hybrid Housing,plug,2row,16w Automotive Connectors HYBRID MK-2 PLUG HSG ASSY 16P Conn Housing PL 16 POS 3mm Crimp ST Product Highlights:HousingPlug040/070 Hybrid Plug ConfigurationNumber of Rows = 2Number of Positions = 16Search Keywords:Wire-to-wire, Wire-to-board, Hybrid, High Density, I/O, 0.40/0.70HybridHousing,plug,2row,16w 16 Position Dual Row Mark II White Receptacle Housing Plug TE Connectivity 外壳 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | Bulk | 工厂包装数量 | 100 |
合规参数
| RoHS | Lead free / RoHS Compliant | 无铅定义 | Not relevant for lead free process |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 材料阻燃等级 | UL 94-HB |
电气参数
| 供电电压 | 12 | 标称电压 | 12 |
| 连接器阻抗 | 否 | 连接器类型 - 电压输入 | Crimp |
机械参数
| 颜色 | White | 深度 | 21 mm |
| 间距 | 3 mm | 宽度 | 25 mm [ .984 in ] |
| 高度 | 25 mm | 长度 | 21 mm [ .827 in ] |
| 锁定类型 | 外壳集成 | 包装方式 | Bulk |
| 出线方向 | 否 | 排间距 | 0.205" (5.20mm) |
| 触点形式 | Female Socket | 触头类型 | Female Socket |
| 引脚间距 | 0.205" (5.20mm) | 第二连接器 | With |
| 外壳颜色 | White | 安装类型 | Straight |
| 连接器类型 | Plug | 紧固类型 | Latch Lock |
| 排数 | 2 | 锁定特性 | Side Lock |
| 壳体材料 | PBT | 总长度 | 25 mm |
| 安装特性 | 否 | 包装数量 | 100 |
| 面板安装类型 | Without | 主要材料 | AutomotiveConnectorAccessory |
| 触点数 | 16 | 接触件端接 | Crimp |
| 位数 | 16 | 连接器/触点类型 | 040/070 Hybrid |
| 接触件表面处理 - 配合 | 是 | 法兰上方插针尺寸 | 1 mm [ .039 in ] |
| 第二连接器加载位数 | 38, 42, 54, 64, 76 | ||
产品信息
| 备注 | Contacts Not Provided | 类型 | Housing |
| 连接器性别 | PL | 极性 | 是 |
| 可密封 | 否 | 可维修 | 是 |
| 编码、键控 | No | 制造商全称 | MultilockSeries |
| 产品子类型 | Housing | 附件类型 | Housing |
| 连接类型 | Wire | 专有名称 | MULTILOCK |
| 输出配置 | Free Hanging (In-Line) | 应用细节 | Signal |
环境参数
| 防护等级 | 其他 | 工作温度 | -30C to 105C |
