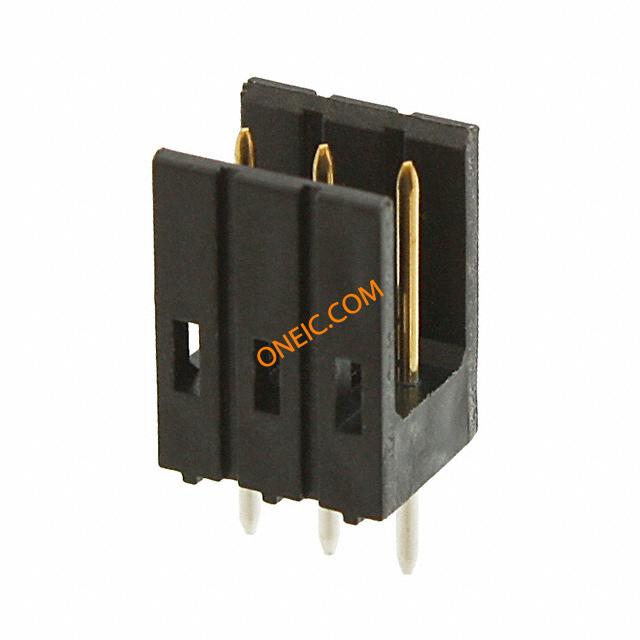

826467-3
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn Shrouded Header HDR 3 POS 2.54mm Solder ST Thru-Hole Box .100 inch AMPMODU Headers CONN HEADER 3POS VERT GOLD Headers & Wire Housings 1X03P HDR SHROUDED Conn Shrouded Header HDR 3 POS 2.54mm Solder ST Thru-Hole Box Product Highlights:HeaderHeader Type = ShroudedNumber of Rows = SingleNumber of Positions = 3Mating Post Length = 6.70 mmSearch Keywords:board to board, AMPMODU, pcb connectors, HEADER, VERTICAL, 3WAY 3P MOD II SHROUDED HEADER, ST |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | AMPMODU | 产品类别 | Headers & Wire Housings |
| 标准包装数量 | Bulk | 工厂包装数量 | 500 |
合规参数
| RoHS | Lead free / RoHS Compliant | 海关税号 | 85369010 |
| 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c | RoHS/ELV合规状态 | RoHS compliant, ELV compliant |
| 材料阻燃等级 | UL 94V-0 | ||
电气参数
| 量程（°/s） | :TE - AMPMODU Mod II Series | 额定电压 | :250V |
| 开关功能 | Detent Latching | 工作电压 | :250V |
| 最大额定电流 | 3/Contact A | ||
机械参数
| 颜色 | Black | 深度 | 6 mm |
| 间距 | 2.54 mm | 高度 | 11.5 mm |
| 重量 | 0.001 | 包装方式 | Bulk |
| 排间距 | 2.54 mm | 端接方式 | Solder |
| 触头类型 | Male Pin | 引脚间距 | :2.54mm |
| 柱间距 | 2.54 [.100] | 第一连接器 | No |
| 第二连接器 | With | 触点形状 | Round |
| 外壳颜色 | Black | 安装类型 | Vertical |
| 连接器类型 | Shrouded | 接触镀层 | Gold Over Nickel |
| 紧固类型 | Detent Lock | 安装样式 | Through Hole |
| 排数 | 1 | 封装形式 | Open End / Open End |
| 锁定特性 | Detent Latching | 外形（宽 x 高） | Standard |
| 触头材料 | Phosphor Bronze | 壳体材料 | Polyester |
| 总长度 | 7.62 mm | 安装特性 | Without |
| 面板安装类型 | Without | 尺寸/外形 | 0.64 [.025] |
| 端接样式 | Through Hole | 第一触头极性 | Pin (Male) |
| 连接器颜色 | :Black | 触点数 | 3 |
| 接触件端接 | :Through Hole Vertical | 位数 | 3 |
| 柱体长度（配合） | 6.7 mm | 接触长度 - 配合 | 6.70 [0.264] |
| 表面贴装焊盘尺寸 | Yes | 端子柱长度 | 3.20 [0.126] |
| 接触镀层厚度 | 3.9µin (0.10µm) | ||
产品信息
| 类型 | Shrouded Header | 连接器性别 | HDR |
| 系列 | AMPMODU MOD II | 制造商全称 | AMP |
| 产品子类型 | Header | 选择性装载 | No |
| 加载位置数 | All | ||
环境参数
| 温度 | Yes | 工作温度 | -55 â +105 |
