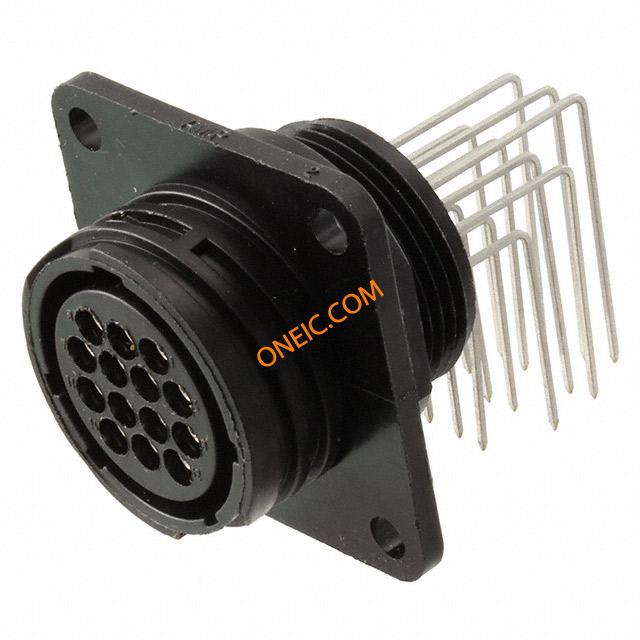

796348-1

点击放大查看

796348-1

制造商
TE Connectivity Ltd.
描述Conn CPC SKT 14 POS Solder RA Thru-Hole 14 Terminal 1 Port Standard Circular Connector CPC POSTED RCPT, 17-14,R/A CPC Connectors CONN RCPT CPC 14POS R/A TIN CPC Connectors Product Highlights:ConnectorNumber of Positions = 14ReceptacleSocketPreloadedSearch Keywords:Circular Plastic, Cabled Power, POWERBAND, coaxial, power, DIN 57627, III+ contacts, CMC, Metal Shell CPC, TETRASEAL, IEC IP 65, IEC IP 67, input/output, box to box, circular industrial, sealed, discrete wire, crimp, input/output, box to box, circular, Circular Plastic Connectors, CPC CPC POSTED RCPT,17-14,R/A
分类
对参数有疑问?问 AI 助手

商业参数

其他名称A109472标准包装规格14
标准包装数量Trays

合规参数

RoHSNo合规性No
无铅定义Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder cRoHS/ELV合规状态Not ELV/RoHS compliant
UL阻燃等级UL 94V-0

电气参数

输入端1.95额定电压600VAC/DC
防溅等级最大额定电流13A
连接器类型 - 电压输入反向

机械参数

密封型No外形尺寸(长x宽)17
包装方式Tray外壳尺寸17
方向Keyed端接方式Solder
螺纹尺寸15/16-20 UNEF-2A外壳颜色Black
安装类型Through Hole插针或插孔Socket
连接器类型Receptacle, Female Sockets接触镀层Tin-Lead over Nickel
紧固类型Threaded安装样式Panel
引脚数0外壳材料(壳体)母端, 母端
壳体材料Thermoplastic包装数量14
面板安装类型带有端接样式Printed Circuit Board
触点数14位数14
外壳尺寸-插件All Plastic安装孔直径3.81 [.150]
外壳材料及表面处理Thermoplastic接触镀层厚度100µin (2.54µm)
第一连接器安装类型Panel

产品信息

类型CPC连接器性别RCP
系列Series 1预加载Yes
产品子类型Connector其他规格Without

环境参数

工作范围不密封工作温度-40°C ~ 105°C
