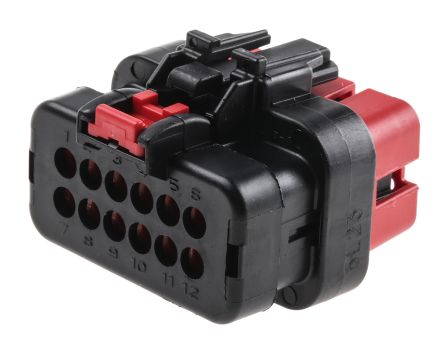

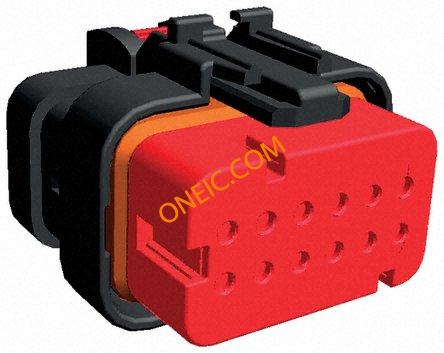

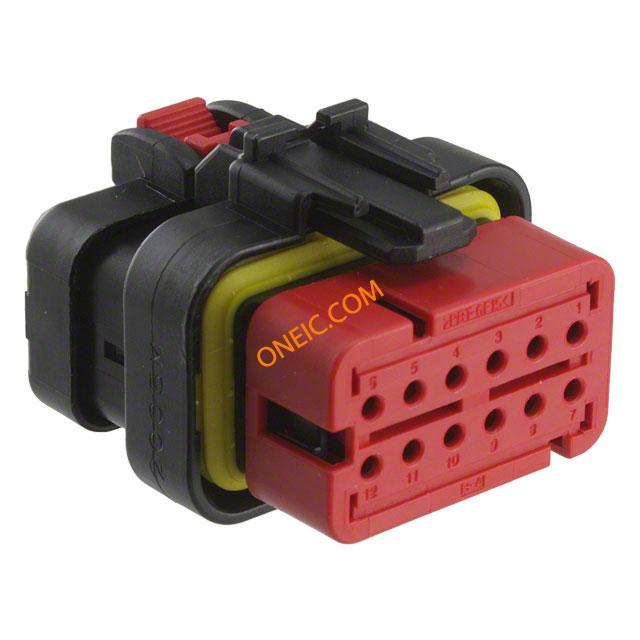

776533-1
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn Housing PL 12 POS 4.5mm Crimp ST AMPSEAL CONN PLUG ASSY 12PS 18-20AWG RED Ampseal 16 12 way plug housing, 2 row Automotive Connectors PLUG ASSY 12 POS RED 20-18 AWG Conn Housing PL 12 POS 4.5mm Crimp ST Product Highlights:Receptacle AssemblyNumber of Positions = 12Terminate To WireWith GasketColor = Red CONNECTOR,AMPSEAL16,PLUGASSEMBLY,12POSITION,18-20AWG,RED TE Connectivity AMPSEAL 16 系列 2行 12路 电缆安装 红色 母 外壳 AS 16, 12P PLUG ASSY,RD,KEY 1 |
| 分类 |
商业参数
| 产品 | Housings | 产品类别 | Automotive Connectors |
| 标准包装数量 | Bulk | 工厂包装数量 | 14 |
合规参数
| RoHS | Lead free / RoHS Compliant | 无铅定义 | Not relevant for lead free process |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 材料阻燃等级 | UL 94-HB |
电气参数
| 额定电压 | 12, 24, 42, 48, 80, 90, 125, 240 | 供电电压 | 250 |
| 连接器阻抗 | 是 | ||
机械参数
| 颜色 | Red | 深度 | 40.05mm |
| 间距 | 4.5 mm | 宽度 | 38.33mm |
| 高度 | 31.5mm | 长度 | 38.33 mm [ 1.509 in ] |
| 材料（通用） | Thermoplastic | 包装方式 | Bulk |
| 出线方向 | 根据附件添加 | 导线线规 | 20-18 |
| 排间距 | 0.209" (5.30mm) | 触头类型 | Female Socket |
| 外壳颜色 | Red | 安装类型 | Straight |
| 连接器类型 | Crimp | 紧固类型 | Latch Lock |
| 法兰特征 | 外壳集成 | 安装样式 | Free Hanging |
| 排数 | 2 | 端子样式 | 是 |
| 连接器用途 | 否 | 壳体材料 | Thermoplastic Glass Reinforced |
| 总长度 | 38.33 mm | 包装数量 | 14 |
| 主要材料 | InterconnectSystem | 连接器颜色 | Red |
| 触点数 | 12 | 接触件端接 | Crimp |
| 位数 | 12 | 衬套/护套类型 | With |
| 法兰上方插针尺寸 | 1.5 mm [ .059 in ] | ||
产品信息
| 备注 | With Reduced Diameter Wire Seal | 类型 | Housing |
| 连接器性别 | PL | 系列 | AMPSEAL 16 |
| 产品特性 | HousingOnly,Submersible | 极性 | 是 |
| 可密封 | 是 | 成分 | –1 |
| 可维修 | 是 | 制造商全称 | AMPSEAL16 |
| 产品子类型 | Receptacle Assembly | 连接类型 | Wire |
环境参数
| 防护等级 | IP6K9K | 工作温度 | -40 – 125 °C [ -40 – 257 °F ] |
