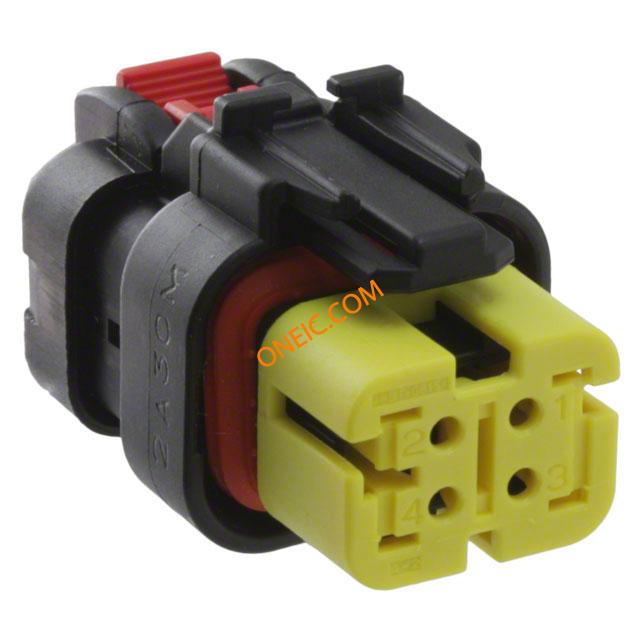

776524-3
| 制造商 | |
| 描述 | Conn Housing PL 4 POS 4.5mm Crimp ST Cable Mount AMPSEAL CONN PLUG ASSY 4POS 18-20AWG YEL Automotive Connectors PLUG 4P 2 ROW YEL w/RED DIA WIRE SEAL AS 16, 4P PLUG ASSY, RD, KEY 3 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Housings | 产品类别 | Automotive Connectors |
| 标准包装数量 | Bulk | 工厂包装数量 | 22 |
合规参数
| RoHS | Lead free / RoHS Compliant | 无铅定义 | Not relevant for lead free process |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 材料阻燃等级 | UL 94-HB |
电气参数
| 额定电压 | 12, 24, 42, 48, 80, 90, 125, 240 | 供电电压 | 250 |
| 连接器阻抗 | 是 | ||
机械参数
| 颜色 | Yellow | 间距 | 4.5 mm |
| 宽度 | 36.7 mm [ 1.445 in ] | 高度 | 26.8 mm |
| 长度 | 25.33 mm [ .997 in ] | 材料（通用） | Thermoplastic |
| 包装方式 | Bulk | 出线方向 | 根据附件添加 |
| 排间距 | 0.209" (5.30mm) | 触头类型 | Female Socket |
| 外壳颜色 | Yellow | 安装类型 | Straight |
| 连接器类型 | Crimp | 紧固类型 | Latch Lock |
| 法兰特征 | 外壳集成 | 安装样式 | Free Hanging |
| 排数 | 2 | 端子样式 | 是 |
| 连接器用途 | 否 | 壳体材料 | Thermoplastic Glass Reinforced |
| 包装数量 | 22 | 主要材料 | PBT GF |
| 触点数 | 4 | 接触件端接 | Crimp |
| 位数 | 4 | 衬套/护套类型 | With |
| 法兰上方插针尺寸 | 1.5 mm [ .059 in ] | ||
产品信息
| 备注 | With Reduced Diameter Wire Seal | 类型 | Housing |
| 连接器性别 | PL | 极性 | 是 |
| 可密封 | 是 | 可维修 | 是 |
| 产品子类型 | Receptacle Assembly | 连接类型 | Wire |
环境参数
| 防护等级 | IP6K9K | 工作温度 | -40 – 125 °C [ -40 – 257 °F ] |
