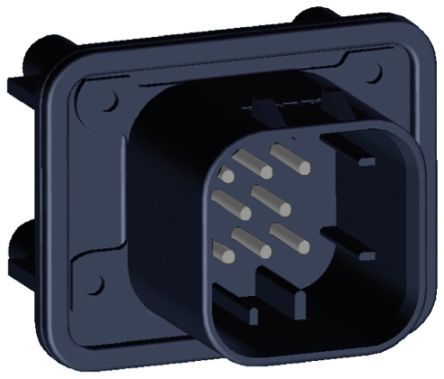

点击放大查看
776276-1
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn Wire to Board HDR 8 POS 4mm Solder ST Thru-Hole AMPSEAL 8 way vertical plug header Automotive Connectors 8POS AMPSEAL VERT HDR AMPSEAL8wayverticalplugheader TE Connectivity AMPSEAL 系列 3行 8路 面板安装 黑色 公 印刷电路板连接器 , 焊接端接 8 POS AMPSEAL VERTICAL HDR |
| 分类 |
商业参数
| 产品 | Connectors | 标准包装数量 | Bulk |
| 工厂包装数量 | 1 | ||
合规参数
| RoHS | Compliant | 材料阻燃等级 | UL 94V-0 |
电气参数
| 额定电压值 | 250 | 供电电压 | 250 |
| 标称电压 | 12, 24, 42, 48, 240 | 连接器类型 - 电压输入 | 否 |
机械参数
| 颜色 | Black | 深度 | 34.3mm |
| 间距 | 4 mm | 宽度 | 40.8mm |
| 高度 | 32.1mm | 长度 | 40.8 mm [ 1.6063 in ] |
| 锁定类型 | 带有 | 屏蔽 | 否 |
| 导线线规 | 1.3 mm [ .051 in ] | 端接方式 | Solder |
| 安装类型 | Panel Mount | 连接器类型 | 公插 |
| 接触镀层 | Tin | 安装样式 | Panel |
| 排数 | 3 | 高度（英寸） | 34.3 mm [ 1.35 in ] |
| 触头材料 | Brass | 壳体材料 | Glass Fibre Reinforced PBT |
| 安装特性 | 焊尾 | 包装数量 | 1 |
| 面板安装类型 | 不带 | 端接排数 | 焊接 |
| 端接样式 | Solder | 连接器颜色 | Black |
| 触点数 | 8 | 位数 | 8 |
| 安装孔直径 | 带有 | ||
产品信息
| 类型 | Wire to Board | 连接器性别 | HDR |
| 系列 | AMPSEAL | 可密封 | 是 |
| 应用细节 | Power | ||
环境参数
| 防护等级 | IP6K9K | 工作温度 | +105°C |
| 最高温度限值 | 100, 105, 65, 70, 75, 80, 85, 90 | 封装热阻 | 1.57 mm [ 0.062 in ] |
| 结工作温度 | 149, 158, 167, 176, 185, 194, 212, 221 | ||
