点击放大查看

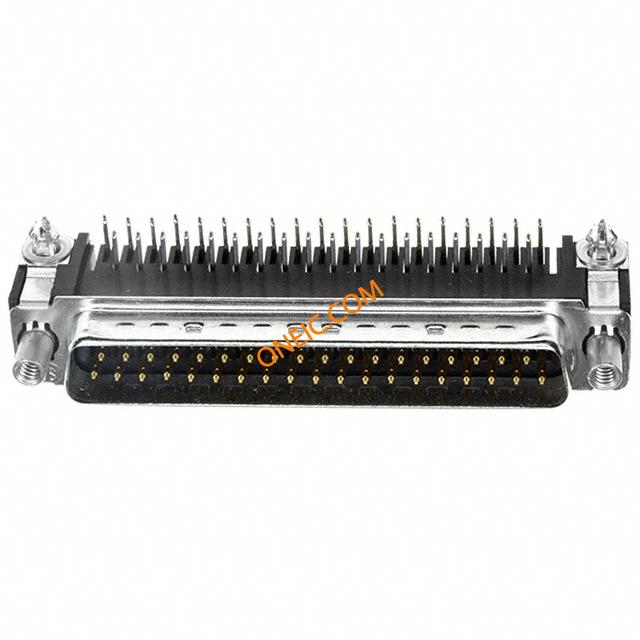

747843-6

制造商	TE Connectivity Ltd.
描述	Conn D-Subminiature PIN 37 POS 2.75mm Solder RA Thru-Hole 37 Terminal 1 Port D-Sub Standard Connectors PLUG FRNT MTL SHL 37 Standard Board Mount Connectors CONN D-SUB PLUG R/A 37POS PCB AU Conn D-Subminiature PIN 37 POS 2.75mm Solder RA Thru-Hole 37 Terminal 1 Port Product Highlights:Number of Positions = 37PlugPCB Mount Angle = Right AngleProduct Series = HD 20With Mating Connector LockSearch Keywords:Subminiature D, AMPLIMITE, MIL-C-24308, DIN 41652, Mark II, Mark III, DIN 41494, box to box, military/aerospace, 13C3, 3C3, HD-22, ACTION PIN, d-sub, d sub, dsub 37 MSFL PLUG RA 318 (SL,FM,BL)
分类	连接器解决方案D-Sub连接器

对参数有疑问？问 AI 助手

商业参数

产品类别	D-Sub Standard Connectors	标准包装数量	Trays
工厂包装数量	52

合规参数

RoHS	No RoHS Version Available	标准编号	UL E28476
RoHS/ELV合规状态	Not ELV/RoHS compliant	材料阻燃等级	UL 94V-0

电气参数

接地方式	Without	额定电压	125V
连接器阻抗	母端螺钉锁，固定	最大额定电流	6A

机械参数

颜色	Black	间距	2.75 mm
密封型	No	外形尺寸(长x宽)	4
镀层	Tin-Lead over Nickel	锁定类型	带有
包装方式	Tray	屏蔽	是
壳体颜色	黑色	引脚样式	圆形, 圆形
外壳尺寸	4	端接方式	Solder
触头类型	Signal	外壳表面处理	锡
第二连接器	With	触点形状	Round
安装类型	Through Hole	外壳镀层	Tin
连接器类型	Plug, Male Pins	接触镀层	Gold
法兰特征	Mating Side; Female Screwlock (4-40)	接地类型	With
尖端材料（笔尖）	Tin over Copper Flash	安装样式	Through Hole
排数	2	壳体镀层	镀锡铜薄层
外壳材料（壳体）	Steel	电路板厚度	0.062 [1.57]
连接器样式	D-Sub	插入件材料	黄铜
锁定特性	Female Screwlocks, Fixed	磁芯材质	黄铜
外形（宽 x 高）	Standard	触头材料	Brass
壳体材料	Thermoplastic	安装特性	板锁
包装数量	52	面板安装类型	Without
尺寸/外形	0.66 [.026]	接地凹痕	With
外形尺寸长x宽x高	8.08 [.318]	端接样式	Solder
连接器颜色	None	外径	.66 mm [ .026 in ]
触点数	37	位数	37
外壳尺寸-插件	Front Metal Shell	端子螺钉表面处理	透明铬酸盐
安装孔直径	3.18 [.125]	外壳材料及表面处理	Steel, Tin Plated
端子柱长度	3.18 [0.125]	接触镀层厚度	Flash
螺钉材料 - 镀层	Clear Chromate	外壳与棱镜材料	否
后壳材料及镀层	镍打底镀锡铅	外壳尺寸，连接器布局	4 (DC, C)

产品信息

备注	Plugs are preloaded with size 20 DF posted pin contacts	类型	D-Subminiature
连接器性别	PIN	系列	HD-20
料盒尺寸	8.08 mm [ .318 in ]	产品特性	Board Lock, Grounding Indents
可密封	否	预装	是
产品子类型	连接器	其他规格	是

环境参数

工作温度

-55°C ~ 105°C

封装热阻

1.57 mm [ .062 in ]
