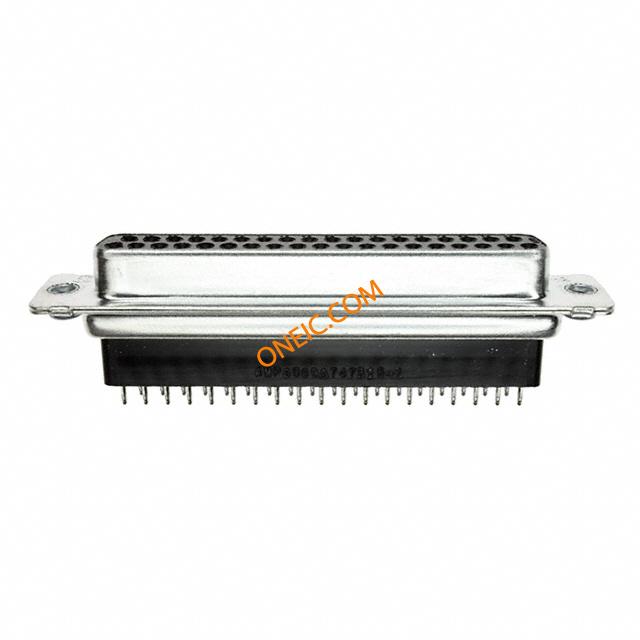

747315-1

点击放大查看

747315-1

制造商
TE Connectivity Ltd.
描述Conn D-Subminiature SKT 37 POS 2.77mm Solder ST Thru-Hole 37 Terminal 1 Port D-Sub Standard Connectors HD-20 37P SOCKET 189 CONN D-SUB RCPT STR 37POS PCB AU Conn D-Subminiature SKT 37 POS 2.77mm Solder ST Thru-Hole 37 Terminal 1 Port Product Highlights:Number of Positions = 37ReceptaclePCB Mount Angle = VerticalProduct Series = HD 20With Mating Connector LockSearch Keywords:Subminiature D, AMPLIMITE, MIL-C-24308, DIN 41652, Mark II, Mark III, DIN 41494, box to box, military/aerospace, 13C3, 3C3, HD-22, ACTION PIN, d-sub, d sub, dsub 37 RCPT SP/MS CNUT
分类
对参数有疑问?问 AI 助手

商业参数

产品类别D-Sub Standard Connectors标准包装数量Rail / Tube
工厂包装数量7

合规参数

RoHSIn Transition防护类型UL 94V-0
标准编号UL E28476材料阻燃等级UL 94V-0

电气参数

额定电压125V连接器阻抗箝紧螺母,4-40 UNC
最大额定电流6A

机械参数

颜色Black间距2.77 mm
外形尺寸(长x宽)4锁定类型带有
包装方式Tube屏蔽
壳体颜色黑色引脚样式正方形
外壳尺寸4端接方式Solder
触头类型Signal柱间距.108
外壳表面处理安装类型Through Hole
外壳镀层Tin连接器类型Receptacle, Female Sockets
接触镀层Gold法兰特征Board Side (4-40)
接地类型不带安装样式Through Hole
排数2外壳材料(壳体)Steel
连接器样式D-Sub插入件材料磷青铜
屏蔽材料触头材料Phosphor Bronze
壳体材料Thermoplastic包装数量7
面板安装类型不带端接样式Solder
外径.64 mm [ .025 in ]触点数37
位数37安装孔直径3.05 mm [ .12 in ]
外壳材料及表面处理Steel, Tin Plated端子柱长度3.18 mm [ .125 in ]
接触镀层厚度Flash外壳与棱镜材料
外壳尺寸,连接器布局4 (DC, C)

产品信息

备注所有母端都预装了尺寸 20 DF 柱形母端子类型D-Subminiature
连接器性别SKT系列HD-20
可密封预装
产品子类型连接器其他规格

环境参数

工作温度-55°C ~ 105°C封装热阻1.57 – 2.36 mm [ .062 – .093 in ]
