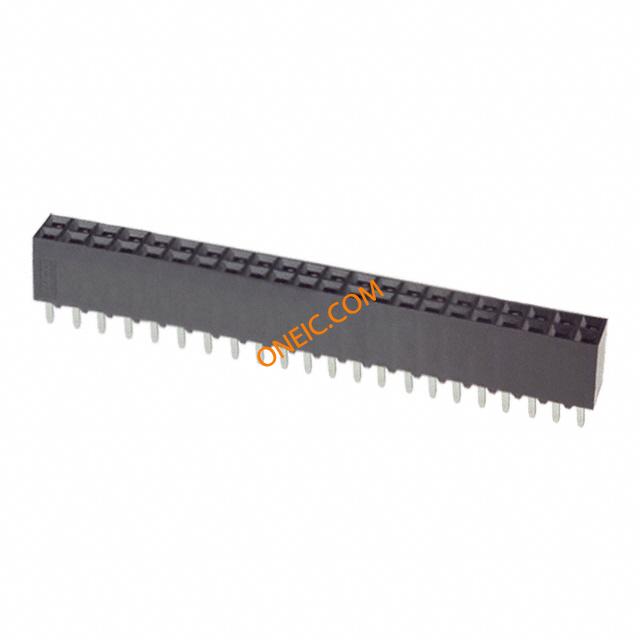

7-534206-2

制造商	TE Connectivity Ltd.
描述	Conn Socket Strip SKT 44 POS 2.54mm Solder ST Thru-Hole Gang of Tubes .100 inch AMPMODU Receptacles CONN RECEPT 44POS .100 VERT DUAL Headers & Wire Housings REC 2X22P VRT T/H VRT T/H T/E Conn Socket Strip SKT 44 POS 2.54mm Solder ST Thru-Hole Gang of Tubes Search Keywords:AMPMODU, board to board, NIC, Network Interface Cards, PC Cards, MIL-C-55032, MIL-C-24519, pcb connectors, wire to board, signal, 44 MODII VRT DR CE 100/115
分类	连接器解决方案板对板连接器板对板连接器

对参数有疑问？问 AI 助手

商业参数

商标名	AMPMODU	产品类别	Headers & Wire Housings
标准包装数量	Rail / Tube	工厂包装数量	10

合规参数

RoHS	Lead free / RoHS Compliant	标准	CSA LR7189, UL E28476
MIL-C-55032	No	材料阻燃等级	UL 94V-0

电气参数

接触电阻	12 mohm	输入电阻	5000
额定交流电压	333	连接器阻抗	Closed Entry, Top
最大额定电流	2 A	初始电阻（最小）	12

机械参数

颜色	Black	深度	5.03 mm
间距	2.54 mm	高度	8.12 mm
包装方式	Tube	壳体颜色	黑色
引脚样式	直角	轴径尺寸	不带
排间距	0.100" (2.54mm)	端接方式	Solder
触头类型	Female Socket	外壳颜色	Black
安装类型	Through Hole	连接器类型	Receptacle
接触镀层	Gold Over Nickel	安装样式	Through Hole
排数	2	插入件材料	磷青铜
操作力	Standard	触头材料	Phosphor Bronze
壳体材料	Polycyclohexylenedimethylene Terephthalate (PCT)	总长度	55.88 mm
包装数量	10	面板安装类型	通孔 - 焊接
端接样式	Through Hole	触点数	44
接触件尾部长度	2.92	位数	44
兼容外壳尺寸（如TM-700等）	与接头配合	典型触点布局	Short Point
端子柱长度	2.92 mm [ .115 in ]	接触镀层厚度	30µin (0.76µm)

产品信息

备注	TE 建议使用接合金或带双层电镀母端配件的双层电镀公端。, 为了获得最小接合柱长度，在最大触点尺寸上增加 .51 [.020]（不包含斜面上的柱引线）。	类型	Socket Strip
连接器性别	SKT	系列	AMPMODU MOD II
可密封	否	可堆叠	Yes
产品子类型	Receptacles / Sockets - PCB	装配配置	Board Standoff
加载位置数	All

环境参数

温度范围	否	工作温度	- 65 C to + 105 C
封装热阻	1.57 mm [ .062 in ]
