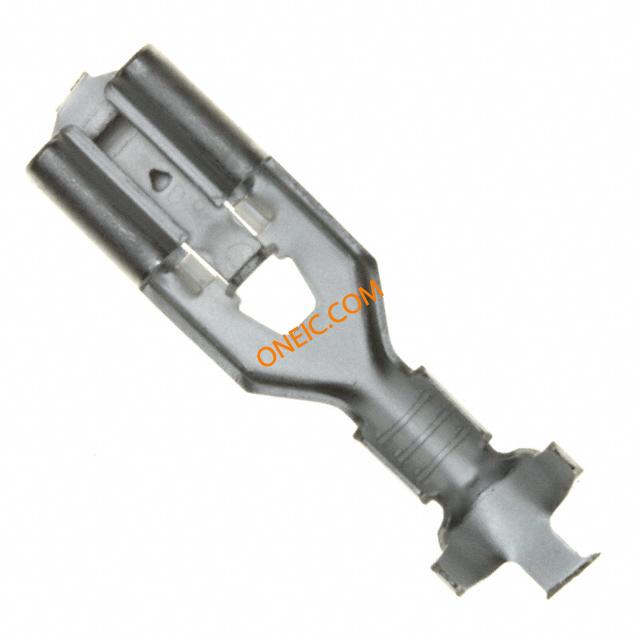

63195-1
| 制造商 | TE Connectivity Ltd. |
| 描述 | Quick Disconnect Terminal 16-20AWG F 20.19mm 5.59mm Tin Strip Automotive Connectors 187 POS LOCK REC Positive Lock Connectors CONN RECEPT 16-20 AWG TIN CRIMP CONN RCPT POS LCK 16-20AWG .187 Quick Disconnect Terminal 16-20AWG F 20.19mm 5.59mm Tin Strip Product Highlights:ReceptacleTab Fit = 4.75 x 0.51 mmLine = SpecialReceptacle Style = StraightWire Range = 0.50-1.40² [20-16] mm [AWG]Search Keywords:UL-310, terminals and splices, Quick Connect/Disconnect Tabs and Receptacles, Lighting Interconnection Products, DIN 46244, Series 110, PL 187 RECEPTACLE 20-16 AWG TPBR |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Quick Connect Terminals | 产品类别 | Automotive Connectors |
| 标准包装数量 | 12,000 | 工厂包装数量 | 12000 |
合规参数
| RoHS | RoHS Compliant | UL等级 | 获得认可 |
| 无铅定义 | Not relevant for lead free process | RoHS/ELV合规状态 | RoHS compliant, ELV compliant |
电气参数
| 核心类型 | Open | 开关功能 | 快速连接 |
机械参数
| 表面处理 | Tin | 长度 | 19.18 mm |
| 材料（通用） | Brass | 按键颜色 | None |
| 包装方式 | Reel | 插片宽度 | 4.75 x 0.51 [.187 x .020] |
| 电缆类型 | 分离式导线 | 绝缘类型 | Not Insulated |
| 插片长度 | 0.270" (6.86mm) | 导线线规 | 16-20 AWG |
| 端接方式 | Crimp | 安装类型 | Straight |
| 释放力 | .7 – 10.2 | 插片厚度 | 0.020" (0.51mm) |
| 端子类型 | Standard | 电缆材料 | Stranded |
| 连接器类型 | No | 接触镀层 | Tin |
| 安装样式 | Wire | 连接器样式 | Straight |
| 连接器用途 | Wire & Cable | 插入件材料 | 黄铜 |
| 插入力 | 普通 | 操作力 | 7 – 100 |
| 触头材料 | Brass | 总长度 | Special |
| 包装数量 | Strip | 导线端接方式 | No |
| 端接样式 | Crimp | 适用端子尺寸 | 2.29 – 3.3 mm [ .09 – .13 in ] |
| 绝缘直径 | 2.29-3.30 [.090-.130] | 绝缘材料 - 类型 | No |
| 总厚度 | .3 mm [ .012 in ] | 法兰上方插针尺寸 | 4.75 mm [ .187 in ] |
| 法兰下方引脚尺寸 | .51 mm [ .02 in ] | 线规或范围 - AWG | 20-16 |
| 线规或范围 - mm² | 0.50-1.40² [20-16] | 外径-未扩张 | 3.3 mm [ .13 in ] |
产品信息
| 连接器性别 | Female | 编码、键控 | No |
| 产品子类型 | Receptacle | ||
