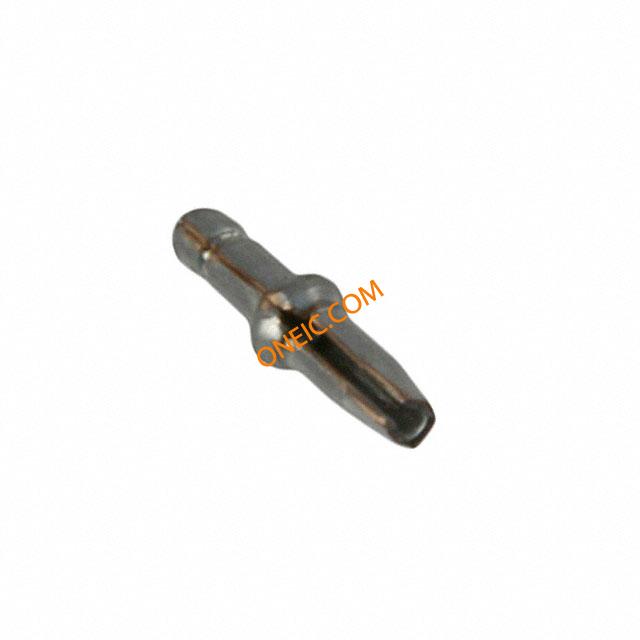

60874-1
| 制造商 | |
| 描述 | Contact PIN Press Fit ST Thru-Hole Loose Piece Terminals PCB PIN TERM TIN Printed Circuit Board Disconnects CONN PC PIN CIRC .058DIA TIN Contact PIN Press Fit ST Thru-Hole Loose Piece Product Highlights:PinB Body ShapeHole Diameter = 1.47 - 1.57 mmDisconnect Diameter = 1.47 mmWithout Insulation SupportSearch Keywords:pcb, quick connect, quick disconnect, wire-to-board, B-Shape Phospher Bronze Press Fit Pin .058 PCB PIN PTPPHBZ |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Pin Terminals | 产品类别 | Terminals |
| 标准包装数量 | Bulk | 工厂包装数量 | 1000 |
合规参数
| RoHS | RoHS Compliant | 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | ||
机械参数
| 深度 | 2.29 mm | 间距 | Not Required mm |
| 长度 | 10.16 mm | 镀层 | Pre-Tin |
| 材料（通用） | Phosphor Bronze | 包装方式 | Bulk |
| 厚度 | 0.25 [0.010] | 绝缘类型 | Not Insulated |
| 导线线规 | 1.47 mm [ .058 in ] | 端接方式 | Press Fit |
| 触头类型 | Power | 孔径 | 1.47 â 1.57 [0.058 â 0.062] |
| 外壳颜色 | Not Required | 尾部长度 | 0.150" (3.81mm) |
| 安装类型 | SMD/SMT | 端子类型 | Flanged |
| 电缆材料 | No | 连接器类型 | Connector Headers and PCB Receptacles |
| 接触镀层 | Gold Over Nickel | 内径（孔径） | 1.47 [0.058] |
| 安装样式 | Through Hole | 端子样式 | Straight |
| 电路板厚度 | 1.60 â 2.39 [0.063 â 0.094] | 连接器用途 | Printed Circuit Board |
| 法兰直径 | 0.090" (2.29mm) | 触头材料 | Phosphor Bronze |
| 壳体材料 | Not Required | 总长度 | 0.380" (9.65mm) |
| 包装数量 | Loose Piece | 电缆端接方式 | 否 |
| 绝缘高度 | No | 端接样式 | Solder |
| 触点数 | Not Required | 总厚度 | .25 mm [ .01 in ] |
| 安装孔直径 | 0.058" ~ 0.062" (1.47mm ~ 1.57mm) | 法兰上方插针尺寸 | 0.058" (1.47mm) Dia |
产品信息
| 类型 | Contact | 连接器性别 | PIN |
| 系列 | 608 | 制造商全称 | AMP |
| 产品子类型 | Pin | ||
环境参数
| 封装热阻 | 1.6 – 2.39 mm [ .063 – .094 in ] | ||
