制造商	TE Connectivity Ltd.
描述	Conn Socket Strip RCP 28 POS 2.54mm Solder ST Thru-Hole Gang of Tubes .100 inch AMPMODU Receptacles CONN RECEPT 28POS .100 VERT DUAL Headers & Wire Housings RECEPT 28POS .100 VERT DUAL Conn Socket Strip RCP 28 POS 2.54mm Solder ST Thru-Hole Gang of Tubes Search Keywords:AMPMODU, board to board, NIC, Network Interface Cards, PC Cards, MIL-C-55032, MIL-C-24519, pcb connectors, wire to board, signal, 28 MODIV VRT DR CE 100/125
分类	连接器解决方案板对板连接器板对板连接器

商标名	AMPMODU	产品类别	Headers & Wire Housings
标准包装数量	Rail / Tube	工厂包装数量	16

RoHS	Lead free / RoHS Compliant	标准	CSA LR7189, UL E28476
MIL-C-55032	No	材料阻燃等级	UL 94V-0

颜色	Black	深度	5.03 mm
间距	2.54 mm	高度	6.73 mm
包装方式	Tube	壳体颜色	黑色
引脚样式	圆形	轴径尺寸	不带
排间距	0.100" (2.54mm)	端接方式	Solder
触点形式	Female Socket	触头类型	Female Socket
引脚间距	0.100" (2.54mm)	外壳颜色	Black
安装类型	Through Hole	连接器类型	Receptacle, Bottom or Top Entry
接触镀层	Gold Over Nickel	安装样式	Through Hole
排数	2	插入件材料	磷青铜
操作力	Standard	触头材料	Phosphor Bronze
壳体材料	Polycyclohexylenedimethylene Terephthalate (PCT)	总长度	35.56 mm
包装数量	16	面板安装类型	通孔 - 焊接
端接样式	Through Hole	触点数	28
接触件尾部长度	3.18	位数	28
兼容外壳尺寸（如TM-700等）	与接头配合	典型触点布局	Short Point
端子柱长度	3.18 mm [ .125 in ]	接触镀层厚度	30µin (0.76µm)
每排/每行位置数	All

备注	TE 建议使用接合金或带双层电镀母端配件的双层电镀公端。, 为了获得最小接合柱长度，在最大触点尺寸上增加 .51 [.020]（不包含斜面上的柱引线）。	类型	Socket Strip
连接器性别	RCP	系列	AMPMODU MOD IV
已删除	Compliant	可密封	否
可堆叠	Yes	产品子类型	Receptacles / Sockets - PCB
输出配置	Through Hole	装配配置	Board Standoff
加载位置数	All

温度范围	否	工作温度	- 65 C to + 105 C
封装热阻	1.57 mm [ .062 in ]

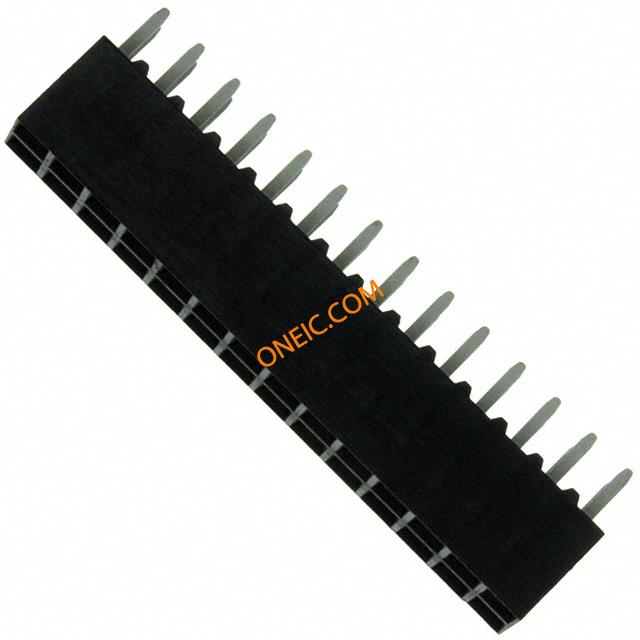

6-534998-4
