制造商	TE Connectivity Ltd.

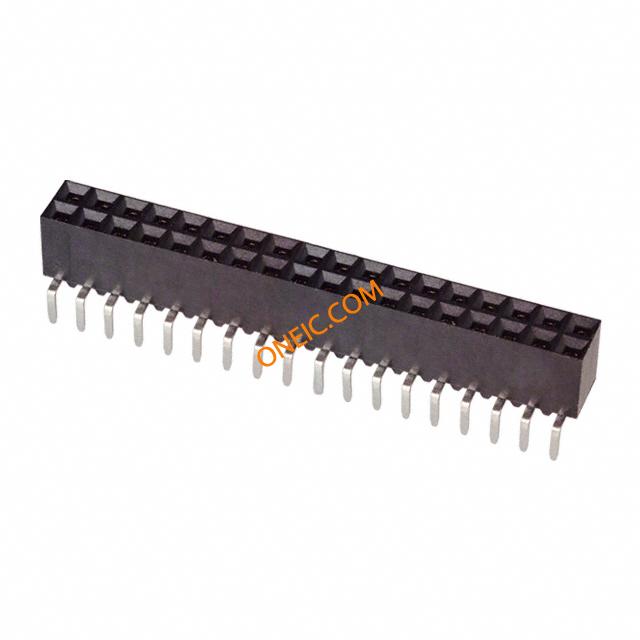

描述	Conn Socket Strip SKT 36 POS 2.54mm Solder ST Thru-Hole Gang of Tubes .100 inch AMPMODU Receptacles CONN RECEPT 36POS .100 VERT DUAL Headers & Wire Housings RECEPT 36POS .100 VERT DUAL .100 inch AMPMODU Receptacles Product Highlights:ReceptacleMod IVNumber of Positions = 36Number of Rows = DualLow ProfileSearch Keywords:AMPMODU, board to board, NIC, Network Interface Cards, PC Cards, MIL-C-55032, MIL-C-24519, pcb connectors, wire to board, signal, 36 MODIV VRT DR DE 100/125
分类	连接器解决方案板对板连接器板对板连接器

RoHS	Lead free / RoHS Compliant	标准	CSA LR7189, UL E28476
MIL-C-55032	No	材料阻燃等级	UL 94V-0

颜色	Black	间距	2.54 mm
高度	6.2 mm [ .245 in ]	包装方式	Tube
壳体颜色	黑色	轴径尺寸	不带
排间距	0.100" (2.54mm)	端接方式	Solder
安装类型	Through Hole	连接器类型	Receptacle, Bottom or Top Entry
接触镀层	Gold Over Nickel	安装样式	低
排数	2	插入件材料	磷青铜
操作力	Standard	触头材料	Phosphor Bronze
壳体材料	Polyester	包装数量	12
面板安装类型	通孔 - 焊接	端接样式	Through Hole
板面高度	0.265" (6.73mm)	触点数	36
接触件尾部长度	3.17	位数	36
兼容外壳尺寸（如TM-700等）	与接头配合	典型触点布局	Short Point
端子柱长度	3.17 mm [ .1248 in ]	接触镀层厚度	30µin (0.76µm)

备注	TE 建议使用接合金或带双层电镀母端配件的双层电镀公端。, 为了获得最小接合柱长度，在最大触点尺寸上增加 .51 [.020]（不包含斜面上的柱引线）。	类型	Socket Strip
连接器性别	SKT	系列	AMPMODU MOD IV
可密封	否	可堆叠	Yes
产品子类型	Receptacles / Sockets - PCB	装配配置	Board Standoff
加载位置数	All

温度范围	否	工作温度	- 65 C to + 105 C
封装热阻	1.57 mm [ .062 in ]

6-534267-5
