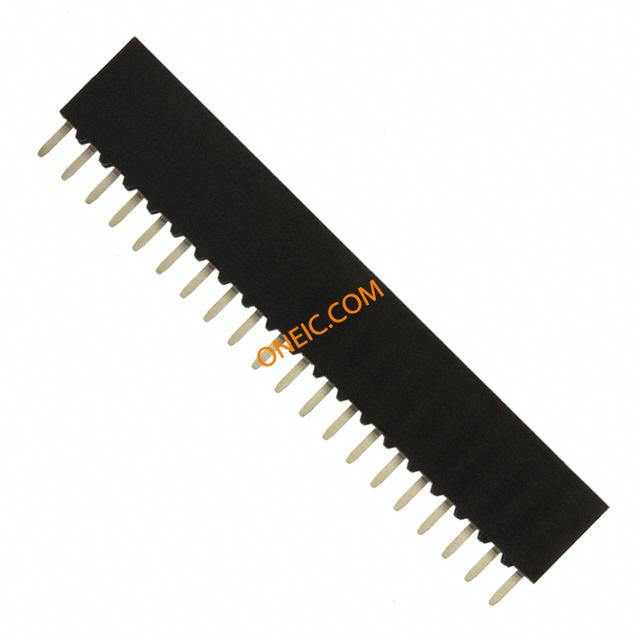

点击放大查看

6-534237-8

制造商	TE Connectivity Ltd.
描述	Conn Socket Strip SKT 20 POS 2.54mm Solder ST Thru-Hole .100 inch AMPMODU Receptacles CONN RECEPT 20POS .100 VERT GOLD Headers & Wire Housings REC 1X20P VRT T/H Conn Socket Strip SKT 20 POS 2.54mm Solder ST Thru-Hole Product Highlights:ReceptacleMod IINumber of Positions = 20Number of Rows = SingleStandard ProfileSearch Keywords:AMPMODU, board to board, NIC, Network Interface Cards, PC Cards, MIL-C-55032, MIL-C-24519, pcb connectors, wire to board, signal, AMPMODU MOD II 20 Position Single Row 2.54 mm Pitch Vertical Receptacle 20 MODII VRT SR CE 100/115
分类	连接器解决方案板对板连接器板对板连接器

对参数有疑问？问 AI 助手

商业参数

商标名	AMPMODU	产品类别	Headers & Wire Housings
标准包装数量	Rail / Tube	工厂包装数量	11

合规参数

RoHS	Lead free / RoHS Compliant	标准	CSA LR7189, UL E28476
MIL-C-55032	No	材料阻燃等级	UL 94V-0

电气参数

额定电压	750 V	接触电阻	12 mohm
输入电阻	5000	额定交流电压	333
连接器阻抗	Closed Entry, Top	最大额定电流	2 A
初始电阻（最小）	12

机械参数

颜色	Black	深度	3.56 mm
间距	2.54 mm	高度	8.64 mm
包装方式	Tube	壳体颜色	黑色
引脚样式	直角	轴径尺寸	不带
端接方式	Solder	触头类型	Female Socket
外壳颜色	Black	安装类型	Through Hole
连接器类型	Receptacle	接触镀层	Gold Over Nickel
安装样式	Through Hole	排数	1
插入件材料	磷青铜	操作力	Standard
触头材料	Phosphor Bronze	壳体材料	Polycyclohexylenedimethylene Terephthalate (PCT)
总长度	50.8 mm	包装数量	11
面板安装类型	通孔 - 焊接	端接样式	Through Hole
触点数	20	接触件尾部长度	2.92
位数	20	兼容外壳尺寸（如TM-700等）	与接头配合
典型触点布局	同轴	端子柱长度	2.92 mm [ .115 in ]
接触镀层厚度	30µin (0.76µm)	每排/每行位置数	All

产品信息

备注	TE 建议使用接合金或带双层电镀母端配件的双层电镀公端。, 为了获得最小接合柱长度，在最大触点尺寸上增加 .51 [.020]（不包含斜面上的柱引线）。	类型	Socket Strip
连接器性别	SKT	系列	AMPMODU MOD II
可密封	否	可堆叠	Yes
产品子类型	Receptacles / Sockets - PCB	装配配置	Board Standoff
加载位置数	All

环境参数

温度范围	否	工作温度	- 65 C to + 105 C
封装热阻	1.4 – 2.4 mm [ .055 – .094 in ]
