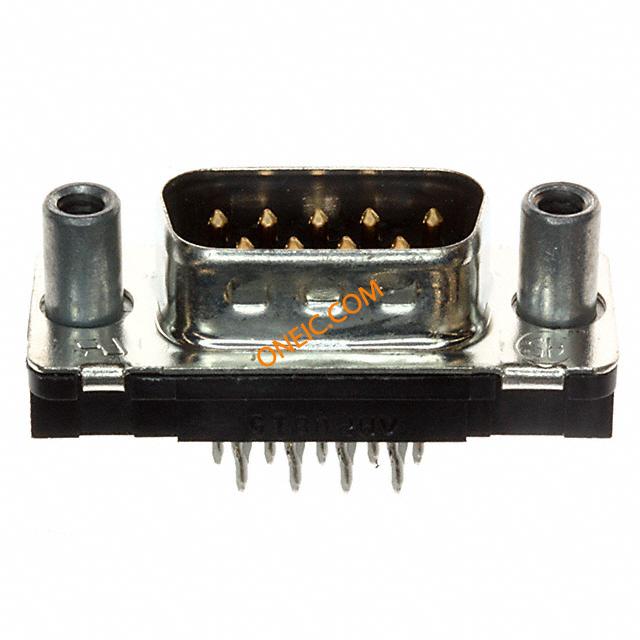

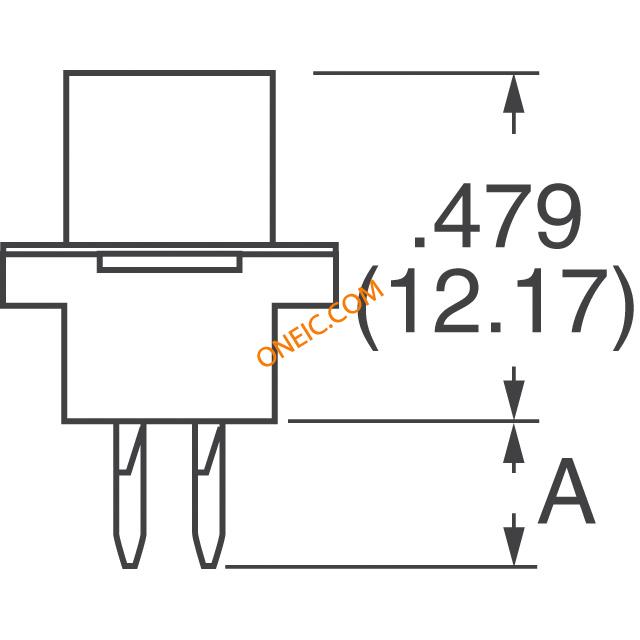

5787176-1
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn D-Subminiature PIN 9 POS 2.74mm Press Fit ST Thru-Hole 9 Terminal 1 Port D-Sub Standard Connectors DSUB E09P V/MNT Standard Board Mount Connectors CONN D-SUB PLUG VERT 9POS Conn D-Subminiature PIN 9 POS 2.74mm Press Fit ST Thru-Hole 9 Terminal 1 Port Product Highlights:Number of Positions = 9PlugPCB Mount Angle = VerticalProduct Series = HD 20With Mating Connector LockSearch Keywords:Subminiature D, AMPLIMITE, MIL-C-24308, DIN 41652, Mark II, Mark III, DIN 41494, box to box, military/aerospace, 13C3, 3C3, HD-22, ACTION PIN, d-sub, d sub, dsub 09 PLUG ACT PIN/MS (SL) |
| 分类 |
商业参数
| 产品类别 | D-Sub Standard Connectors | 标准包装数量 | Trays |
| 工厂包装数量 | 130 | ||
合规参数
| RoHS | RoHS Compliant | 标准 | UL E28476 |
| 无铅定义 | Not relevant for lead free process | RoHS/ELV合规状态 | RoHS compliant, ELV compliant |
| 材料阻燃等级 | UL 94V-0 | ||
电气参数
| 接地方式 | Without | 连接器阻抗 | 母端螺钉锁，4-40 UNC |
机械参数
| 颜色 | Black | 间距 | 2.74 mm |
| 密封型 | No | 外形尺寸(长x宽) | 1 |
| 包装方式 | Tube | 壳体颜色 | 黑色 |
| 外壳尺寸 | 1 | 端接方式 | Press Fit |
| 触头类型 | Signal | 外壳表面处理 | 铜镀锡 |
| 第二连接器 | With | 安装类型 | Through Hole |
| 外壳镀层 | Tin over Copper | 连接器类型 | Plug, Male Pins |
| 接触镀层 | Gold | 法兰特征 | Mating Side; Female Screwlock (4-40) |
| 接地类型 | Without | 安装样式 | Through Hole |
| 排数 | 2 | 外壳材料（壳体） | Steel |
| 电路板厚度 | 0.093 [2.36] | 连接器样式 | D-Sub |
| 插入件材料 | 铜合金 | 锁定特性 | Female Screwlocks, 4-40 UNC |
| 外形（宽 x 高） | Medium | 触头材料 | Copper Alloy |
| 壳体材料 | Thermoplastic | 安装特性 | 作用/符合标准的尾, 安装孔 |
| 包装数量 | 130 | 面板安装类型 | Without |
| 接地凹痕 | With | 端接样式 | Solder |
| 连接器颜色 | None | 触点数 | 9 |
| 位数 | 9 | 外壳尺寸-插件 | Front Metal Shell |
| 安装孔直径 | 3.05 [.120] | 外壳材料及表面处理 | Steel, Tin Plated |
| 端子柱长度 | 5.80 [0.228] | 接触镀层厚度 | Flash |
| 螺钉材料 - 镀层 | Zinc | 外壳与棱镜材料 | 否 |
| 外壳尺寸，连接器布局 | 1 (DE, E) | ||
产品信息
| 类型 | D-Subminiature | 连接器性别 | PIN |
| 系列 | HD-20 | 产品特性 | Grounding Indents |
| 可密封 | 否 | 制造商全称 | AMP |
| 预装 | 是 | 产品子类型 | 连接器 |
环境参数
| 工作温度 | -55°C ~ 105°C | 封装热阻 | 2.36 mm [ .093 in ] |
