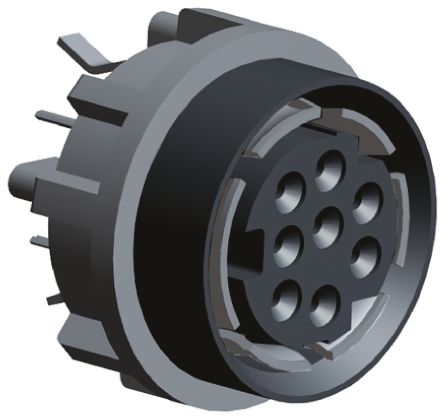

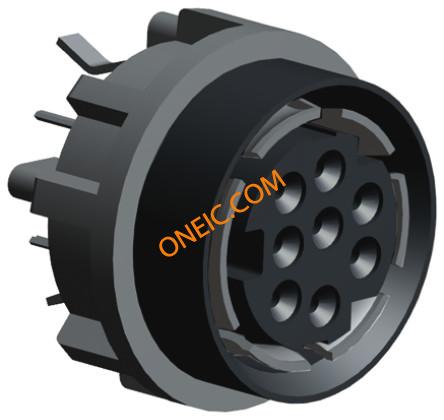

5750337-2
| 制造商 | |
| 描述 | Conn Miniature Circular DIN SKT 8 POS Solder ST Thru-Hole 8 Terminal 1 Port Circular DIN Connectors 8 POS MINI-DIN VRT UNSHLD CONN LF Shielded Miniature Circular DIN Connectors CONN RCPT 8POS MINI-DIN UNSHIELD 8 Pole Female Straight Through Hole Miniature DIN Connector 5750337-2 Conn Miniature Circular DIN SKT 8 POS Solder ST Thru-Hole 8 Terminal 1 Port Product Highlights:ConnectorNumber of Positions = 8PCB Mount Angle = VerticalShieldedWithout Front Panel GroundingSearch Keywords:circular industrial, box to box, shielded miniature circular DIN, SPDIF TE Connectivity 8路 微型 直向 Din 插座 插座 通孔 8 POS MINI-DIN VRT UNSHLD CONN, LF |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | Rail / Tube | ||
合规参数
| RoHS | RoHS Compliant | 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 材料阻燃等级 | UL 94V-0 |
电气参数
| 接地方式 | Without | 额定电压 | 30VDC |
| 连接器阻抗 | 微型 | 最大额定电流 | 1A |
| 连接器类型 - 电压输入 | Miniature | ||
机械参数
| 宽度 | 13.97 | 包装方式 | Tube |
| 屏蔽 | Shielded | 壳体颜色 | 黑色 |
| 方向 | Keyed | 屏蔽类型 | Yes |
| 端接方式 | Solder | 外壳颜色 | Black |
| 安装类型 | Through Hole | 外壳镀层 | Tin over Nickel |
| 连接器类型 | Receptacle, Female Sockets | 接触镀层 | Tin over Nickel |
| 紧固类型 | Push-Pull | 安装样式 | Thru Hole |
| 壳体镀层 | Nickel | 连接器样式 | Without |
| 高度（英寸） | 13.08 | 插入件材料 | 磷青铜 |
| 屏蔽材料 | Copper Alloy | 触头材料 | Copper Alloy |
| 前部连接器 | 无 | 壳体材料 | Thermoplastic |
| 安装特性 | 扭结支脚 | 包装数量 | 38 |
| 面板安装类型 | 垂直 | 端接排数 | 焊接 |
| 端接样式 | 插座 | 连接器颜色 | None |
| 触点数 | 8 | 位数 | 8 |
| 外壳尺寸-插件 | Mini DIN | 触头长度-柱 | 3.18 mm [ .125 in ] |
| 堆叠高度 | 否 | 外壳材料及表面处理 | Brass |
| 接触镀层厚度 | 30µin (0.76µm) | 外壳/屏蔽材料 | 镀锡铜 |
| 前面板接线方式 | Without | ||
产品信息
| 类型 | Miniature Circular DIN | 连接器性别 | RCP |
| 产品特性 | Board Lock | 可堆叠 | No |
| 产品子类型 | Connector | 选择性装载 | No |
环境参数
| 工作温度 | -55°C ~ 105°C | ||
