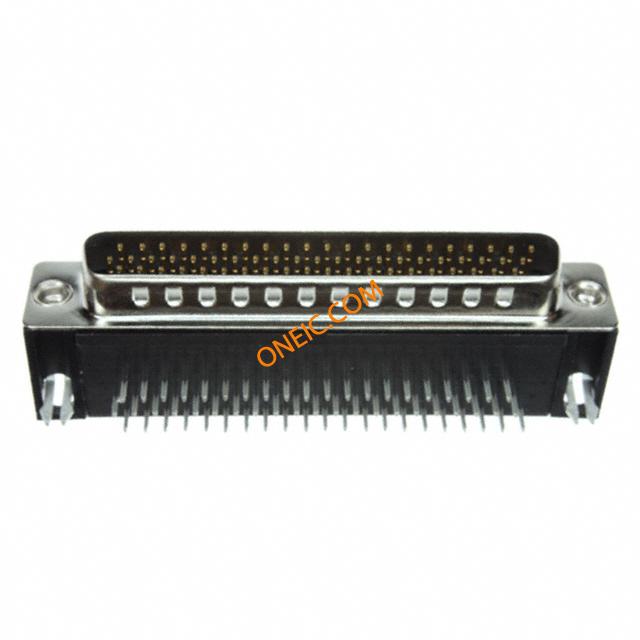

5749639-1
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn High Density D-Sub PIN 62 POS 2.41mm Solder RA Thru-Hole 62 Terminal 1 Port Tray D-Sub Standard Connectors DSUB C62P RA350 Standard Board Mount Connectors CONN D-SUB PLUG R/A 62POS 30GOLD AMPLIMITE HD-22 PCB Plug Right Angle 62P Conn High Density D-Sub PIN 62 POS 2.41mm Solder RA Thru-Hole 62 Terminal 1 Port Tray Product Highlights:Number of Positions = 62PlugPCB Mount Angle = Right AngleProduct Series = HD-22With Mating Connector LockSearch Keywords:Subminiature D, AMPLIMITE, MIL-C-24308, DIN 41652, Mark II, Mark III, DIN 41494, box to box, military/aerospace, 13C3, 3C3, HD-22, ACTION PIN, d-sub, d sub, dsub D-SUBMINIATURE CONNECTOR Conn;D-Sub;PCBPlug;62Pos;RTAng;HD-20Series;22AWG;FrontMetalShell HD-22 PLUG 62P RA 30 DPLX BDLK/THD INS |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | D-Sub Standard Connectors | 标准包装数量 | Bulk |
| 工厂包装数量 | 400 | ||
合规参数
| RoHS | RoHS Compliant | 海关税号 | 85366910 |
| 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c | RoHS/ELV合规状态 | RoHS compliant, ELV compliant |
| 材料阻燃等级 | UL 94V-0 | ||
电气参数
| 接地方式 | Without | 量程（°/s） | :TE CONNECTIVITY - Amplimite HD-20 Series |
| 额定电压 | 125V | 最大额定电流 | 2A |
机械参数
| 颜色 | Black | 密封型 | No |
| 重量 | 0.018 | 镀层 | Tin |
| 材料（通用） | :Metal | 包装方式 | Tray |
| 外壳尺寸 | 4 | 端接方式 | Solder |
| 触头类型 | Signal | 第二连接器 | With |
| 安装类型 | Right Angle | 外壳镀层 | Nickel |
| 连接器类型 | Plug, Male Pins | 接触镀层 | Gold |
| 法兰特征 | Housing/Shell (4-40) | 接地类型 | Without |
| 安装样式 | Through Hole | 排数 | 2 |
| 外壳材料（壳体） | Steel | 电路板厚度 | 0.062 [1.57] |
| 连接器样式 | D-Sub, High Density | 锁定特性 | Threaded Inserts |
| 本体材料 | :Metal | 触头材料 | Phosphor Bronze |
| 壳体材料 | PBT - GF 30 | 包装数量 | Tray |
| 面板安装类型 | Without | 接地凹痕 | With |
| 外形尺寸 长x宽x高 | 8.08 [.318] | 端接样式 | Solder |
| 连接器颜色 | None | 触点数 | 62 |
| 接触件端接 | :Solder | 位数 | 62 |
| 外壳尺寸-插件 | Front Metal Shell | 外壳材料及表面处理 | Steel, Nickel Plated |
| 端子柱长度 | 3.18 [0.125] | 接触镀层厚度 | 30µin (0.76µm) |
| 外壳尺寸，连接器布局 | 4 (DC, C) High Density | ||
产品信息
| 连接器性别 | Male | 系列 | HD-22 |
| 产品特性 | Board Lock, Grounding Indents | 制造商全称 | AMP |
环境参数
| 工作温度 | -55°C ~ 105°C | ||
