点击放大查看

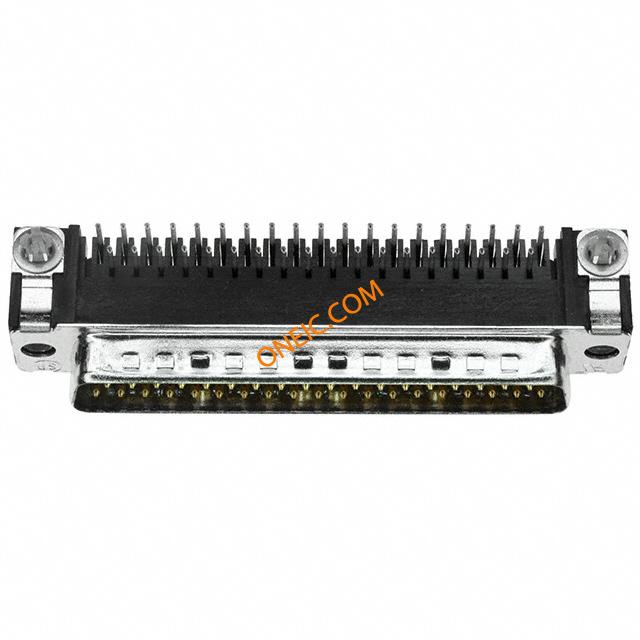

5747843-3

制造商	TE Connectivity Ltd.
描述	Conn D-Subminiature PIN 37 POS 2.77mm Solder RA Thru-Hole 37 Terminal 1 Port D-Sub Standard Connectors 37P MSFL PLUG RA 318 Standard Board Mount Connectors CONN D-SUB PLUG R/A 37POS Conn D-Subminiature PIN 37 POS 2.77mm Solder RA Thru-Hole 37 Terminal 1 Port Product Highlights:Number of Positions = 37PlugPCB Mount Angle = Right AngleProduct Series = HD 20With Mating Connector LockSearch Keywords:Subminiature D, AMPLIMITE, MIL-C-24308, DIN 41652, Mark II, Mark III, DIN 41494, box to box, military/aerospace, 13C3, 3C3, HD-22, ACTION PIN, d-sub, d sub, dsub 37 MSFL PLUG RA 318 (IN,FM,BL)
分类	连接器解决方案D-Sub连接器

对参数有疑问？问 AI 助手

商业参数

产品类别	D-Sub Standard Connectors	标准包装数量	Trays
工厂包装数量	52

合规参数

RoHS	RoHS Compliant	无铅定义	Wave solder capable to 240Â°C, Wave solder capable to 260Â°C, Wave solder c
RoHS/ELV合规状态	RoHS compliant, ELV compliant	材料阻燃等级	UL 94V-0

电气参数

接地方式	Without	额定电压	125V
连接器阻抗	螺纹插针，4-40 UNC, 螺纹插针，4-40 UNC	最大额定电流	6A

机械参数

颜色	Black	间距	2.77 mm
密封型	No	外形尺寸(长x宽)	4
镀层	Tin over Nickel	包装方式	Tray
壳体颜色	黑色	引脚样式	Round
外壳尺寸	4	端接方式	Solder
触头类型	Signal	外壳表面处理	锡
第二连接器	With	触点形状	Round
安装类型	Through Hole	外壳镀层	Tin
连接器类型	Plug, Male Pins	接触镀层	Gold
法兰特征	Housing/Shell (4-40)	接地类型	With
尖端材料（笔尖）	Tin over Copper Flash	安装样式	Through Hole
排数	2	壳体镀层	镀锡铜薄层
外壳材料（壳体）	Steel	电路板厚度	0.062 [1.57]
连接器样式	D-Sub	插入件材料	Zinc
锁定特性	Threaded Insert, 4-40 UNC	磁芯材质	黄铜
材料表面处理	Clear Chromate	外形（宽 x 高）	Standard
触头材料	Brass	壳体材料	Thermoplastic
安装特性	板锁	包装数量	52
面板安装类型	Without	尺寸/外形	0.66 [.026]
接地凹痕	With	外形尺寸长x宽x高	8.08 [.318]
端接样式	Through Hole	连接器颜色	None
外径	.66 mm [ .026 in ]	触点数	37
位数	37	外壳尺寸-插件	Front Metal Shell
安装孔直径	3.18 [.125]	外壳材料及表面处理	Steel, Tin Plated
端子柱长度	3.18 [0.125]	接触镀层厚度	Flash
触点材料 - 镀层	锌	外壳与棱镜材料	否
后壳材料及镀层	镍打底镀锡	外壳尺寸，连接器布局	4 (DC, C)

产品信息

备注	Plugs are preloaded with size 20 DF posted pin contacts	类型	D-Subminiature
连接器性别	PIN	系列	HD-20
产品特性	Board Lock, Grounding Indents	可密封	否
制造商全称	AMP	预装	是
产品子类型	连接器	其他规格	是

环境参数

工作温度

-55°C ~ 105°C

封装热阻

1.57 mm [ .062 in ]
