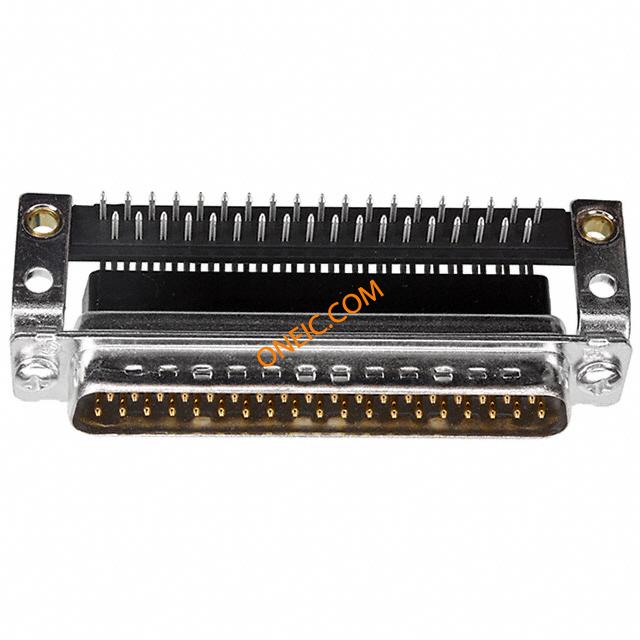

5745354-4

制造商	TE Connectivity Ltd.
描述	Conn D-Subminiature PIN 37 POS 2.76mm Solder RA Thru-Hole 37 Terminal 1 Port D-Sub Standard Connectors 37P PLUG RA/MS STD Standard Board Mount Connectors CONN D-SUB PLUG R/A 37POS 30GOLD Conn D-Subminiature PIN 37 POS 2.76mm Solder RA Thru-Hole 37 Terminal 1 Port Product Highlights:Number of Positions = 37PlugPCB Mount Angle = Right AngleProduct Series = HD 20With Mating Connector LockSearch Keywords:Subminiature D, AMPLIMITE, MIL-C-24308, DIN 41652, Mark II, Mark III, DIN 41494, box to box, military/aerospace, 13C3, 3C3, HD-22, ACTION PIN, d-sub, d sub, dsub 37 PLUG RA/MS STD
分类	连接器解决方案D-Sub连接器

对参数有疑问？问 AI 助手

商业参数

产品类别	D-Sub Standard Connectors	标准包装数量	Trays
工厂包装数量	56

合规参数

RoHS	RoHS Compliant	抗辐射加固	No
无铅定义	Wave solder capable to 240Â°C, Wave solder capable to 260Â°C, Wave solder c	RoHS/ELV合规状态	RoHS compliant, ELV compliant
材料阻燃等级	UL 94V-0

电气参数

接地方式	Without	额定电压	125V
连接器阻抗	安装螺钉, 安装螺钉	最大额定电流	6A

机械参数

颜色	Black	深度	26.13 mm
间距	2.76 mm	高度	12.54 mm
密封型	No	外形尺寸(长x宽)	4
包装方式	Tray	屏蔽	否
壳体颜色	黑色	引脚样式	直角
外壳尺寸	4	端接方式	Solder
触头类型	Signal	柱间距	.109
外壳表面处理	锡	第二连接器	With
触点形状	Square	安装类型	Through Hole
外壳镀层	Tin	连接器类型	Plug, Male Pins
接触镀层	Gold	法兰特征	Mating Side; Standard Screws (4-40)
接地类型	Without	安装样式	Through Hole
排数	2	外壳材料（壳体）	Steel
电路板厚度	0.093 [2.36]	连接器样式	D-Sub
插入件材料	Thermoplastic	锁定特性	Mounting Screws
外形（宽 x 高）	Standard	触头材料	Brass
壳体材料	Polyamide (PA), Nylon, Glass Filled	总长度	69.31 mm
安装特性	安装孔	包装数量	56
面板安装类型	Without	尺寸/外形	0.64 [.025]
接地凹痕	With	外形尺寸长x宽x高	13.84 [.545]
端接样式	Through Hole	连接器颜色	None
外径	.64 mm [ .025 in ]	触点数	37
位数	37	外壳尺寸-插件	Full Metal
安装孔直径	3.05 [.120]	外壳材料及表面处理	Steel, Tin Plated
端子柱长度	3.18 [0.125]	接触镀层厚度	Flash
触点材料 - 镀层	热塑性	外壳与棱镜材料	否
外壳尺寸，连接器布局	4 (DC, C)

产品信息

备注	Plugs are preloaded with size 20 DF posted pin contacts	类型	D-Subminiature
连接器性别	PIN	系列	HD-20
产品特性	Grounding Indents, Mounting Brackets	可密封	否
制造商全称	AMP	预装	是
产品子类型	连接器	端口数	1 Port
其他规格	是

环境参数

工作温度

-55°C ~ 105°C

封装热阻

2.36 mm [ .093 in ]
