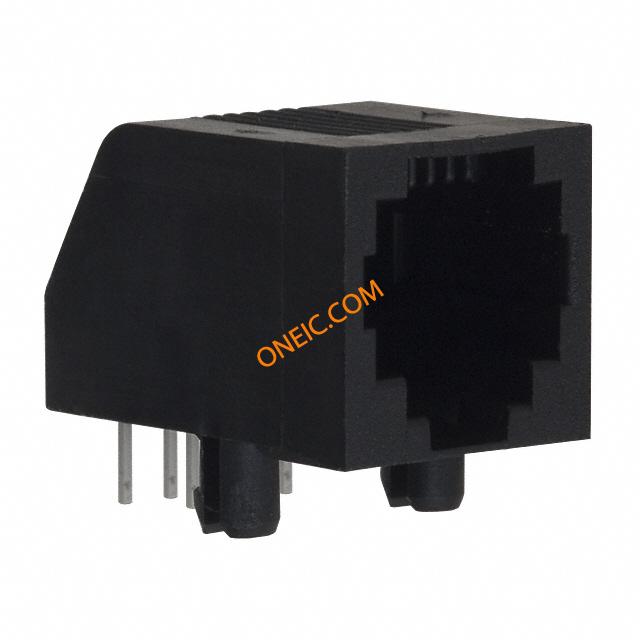

5555165-1
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn RJ-25 F 6 POS 2.54mm Solder RA Thru-Hole 6 Terminal 1 Port Tray Cat 3 PCB Mounted Jacks - Single Port, Multi-port and Stacked CONN MOD JACK R/A 6P6C Cat 3 RJ25 PCB right angle modular jack Modular Connectors / Ethernet Connectors 6 PBC LO PRO R/A Conn RJ-25 F 6 POS 2.54mm Solder RA Thru-Hole 6 Terminal 1 Port Tray Cat 3 Product Highlights:JackSingle Port Configuration1 x 1 Jack ConfigurationJack Type = RJ25Number of Positions = 6Search Keywords:FCC Part 68, REA PE-76, UL 1863, Communication Circuit Accessories, near end crosstalk (NEXT), EIA/TIA 568A, modular jacks, phone jacks, input/output, box to box, pcb mounted jacks, VAO MODULAR CONNECTOR ModularJack,6Pos.,RJ25,Cat3,SideEntry(RightAngle)PCBMount,1X1 Socket; RJ12; PIN:6; Cat:3; with panel stop blockade, low profile M/J, LPF, R/A, 6P/6C, TIN, BUL |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 零件号别名 | CA9432-000 PER-5555165-1 | 产品类别 | Modular Connectors / Ethernet Connectors |
| 标准包装数量 | Trays | 工厂包装数量 | 704 |
合规参数
| RoHS | Lead free / RoHS Compliant | 海关税号 | 85369010 |
| 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c | 认证机构 | UL,CSA |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 材料阻燃等级 | UL 94V-0 |
电气参数
| LED | Without | 以太网 | Cat 3 |
| 额定电压 | 150VAC | 接触电阻 | 30 mohm |
| 最大额定电流 | 1.5/Contact A | 最小供电电压 | 150VAC |
| 连接器类型 - 电压输入 | Cat3 | ||
机械参数
| 颜色 | Black | 深度 | 18.17 mm |
| 间距 | 2.54 mm | 高度 | 12.7 mm |
| 重量 | 0.48 | LED颜色 | Does Not Contain LED |
| 锁定类型 | Standard | 包装方式 | Tray |
| 屏蔽 | Unshielded | 方向 | 90° Angle (Right) |
| 屏蔽类型 | No | 端接方式 | Solder |
| 外壳颜色 | Black | 反向插孔 | No |
| 安装类型 | Through Hole | 卡扣方向（或“接线片方向”） | Down |
| 行程角度 | Right | 连接器类型 | RJ25 |
| 接触镀层 | Tin over Nickel | 法兰特征 | No |
| 接地类型 | Without | 安装样式 | Thru Hole |
| 排数 | 1 | 电路板厚度 | 1.57 [0.062] |
| 高度（英寸） | 12.70 [0.500] | 外形（宽 x 高） | Low |
| 触头材料 | Phosphor Bronze | 壳体材料 | Polyester (PBT) |
| 总长度 | 13.34 mm | 包装数量 | Tray |
| 面板安装类型 | With | 主要材料 | Modular |
| 连接器 - 电缆 | socket | 端接样式 | Solder |
| 触点数 | 6 | 接触件端接 | :Through Hole Right Angle |
| 位数 | 6 | 电缆未暴露长度 | 3.80 [0.150] |
| 接触镀层厚度 | 50µin (1.27µm) | 触点材料 - 镀层 | gold plated |
| 每排/每行位置数 | 6P6C | 第一连接器安装特征 | 6p6c |
产品信息
| SPG | 1 | 工作模式 | Single |
| 类型 | RJ-25 | 连接器性别 | F |
| 系列 | 555 | 产品特性 | Board Lock |
| 端口样式 | Single | USOC 编码 | RJ25 |
| 性能 | Cat3 | 编码、键控 | No |
| 产品子类型 | Jack | 规格说明 | RJ25 |
| 类别编号 | Cat 3 | 端口数 | 1 |
| 单元数量 | 1 | 插孔配置 | 1 x 1 |
| 射频系列/标准 | 5555165 | 性能类别 | Cat 3 |
| 加载位置数 | 6 | 位置/触点数量 | 6p6c (RJ11, RJ12, RJ14, RJ25) |
环境参数
| 额定等级 | Cat3 | 工作温度 | -40°C ~ 85°C |
